技术知识

进相器在提高功率因数方面起很大的作用，前期的安装与调试同样也重要，故其安装调试须有我方人员现场指导。进相器的安装一般在厂家生产的过程中已经安装成形，这样节省了时间，避免现场安装的麻烦。除了安装，现场调试也同样重要，在厂家技术员抵达前，用户需要做好以下准备工作：
(一)开车:

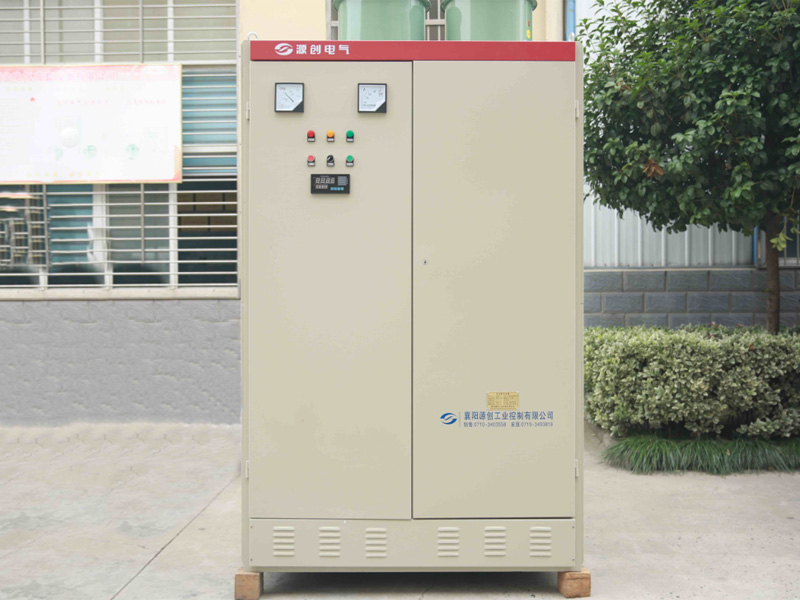

(1)打开进相器前柜门，合上空气开关(QF1) ,进相器电源接通,柜体面板上红色指示
灯亮(H1)，等待主机起动，关闭柜门。
(2)主机起动，一直到起动完毕，主机正常运转为止。
(二)投入进相:
(1)打开柜门，观察控制单元是否正常。控制单元正常时，各指灯显示如下:
主板(中间一块)。除上面三个指示灯(L1、 L2、L3) 周期性循环显示外(注意:此指电机在运转时的状
态。若电机未转，该三灯为随机状态)，其它五个灯一-直亮着。驱动板(两边两块)。其上各指示灯(12个) 均亮,并有轻微闪亮。若有任一灯不符合上述状态，则表明控制单元有故障，应维修好后才可进相。
(2) 用力按一下“进相”按扭(SB1,绿色按钮) ,进相器面板上的红灯灭、绿灯亮(H2)，开始进相。进相器上的电流表指针快速下落并稳定,功率因数表指针快速上升并稳定(指针位于“滞后”区域)
(三)退相:
用力按一下“退相”按钮(SB2，红色按钮)，红灯亮，绿灯灭，进相器即退出状态。
(强制退相:若按“退相”按扭不能正常退相，说明进相器强电回路出故障，应并断进相器内的QF2,迫使进相器紧急退出进相状态，重点检修“进相”按钮SB1)
(四)停车:进相器退相后，按下主机停车按钮，电机即停车。
