在10千伏专变房、公变房等各类10千伏高压配电站内都安装有用途不同、数量不等的10千伏高压开关柜，其中有的高压配电站内装二、三台，有的高压配电站内装二、三十台。这些10千伏高压开关柜，根据其在10千伏配电系统中的用途，分为进线隔离柜、计量柜、进线断路器柜、配电变压器配出柜、母线分段断路器柜、电容器柜……，等等。

一、10千伏配电站电气主接线方式

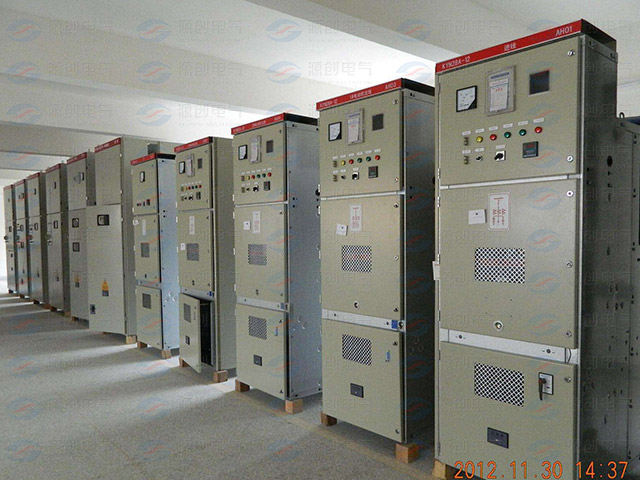

这个10千伏高压配电站，是一座企业自行管理的10千伏专变房，专变房内设计、安装了18台高压开关柜。

一座专变房内安装有18台10千伏高压开关柜，其数量算是比较多的。在住宅小区、工业园、酒店等场所内的专变房内安装的10千伏高压开关柜，一般不到10台。

这个专变房的10千伏电气主接线方式为单母线分段，即10千伏母线分为1段母线、2段母线。

二、10千伏高压电容器柜

10千伏配电站内的进线隔离柜、计量柜、进线断路器柜、配电变压器配出柜、母线分段断路器柜等10千伏高压开关柜比较常见。10千伏高压电容器柜就比较少见了，一般的公变房、专变房很少设计、安装10千伏高压电容器柜。

在这个10千伏专变房中，设计、安装有2台10千伏高压电容器柜，其编号分别为：1G8柜、2G8柜。根据这些编号，我们可以看出这2个10千伏高压电容器柜分别位于10千伏1段、2段母线的第8个位置，它的旁边均为10千伏高压电动机柜。

10千伏高压电容器柜，也称为10千伏无功补偿柜、10千伏电容器柜，等等。

三、设置10千伏高压电容器柜的作用

一般的公变房、专变房等10千伏内不用设计、安装10千伏高压电容器，因为这些10千伏高压配电站没有10千伏高压电动机；而这个排涝泵站内有不少的10千伏电动机，为补偿这些10千伏高压电动机的在运行过程中产生的无功损耗，在这个专变房内设计、安装了10千伏高压无功补偿装置，10千伏高压电容器柜是用来将10千伏高压无功补偿装置接入专变房的10千伏系统的。

电容器的运行标准

1、 允许过电压

电容器组允许在其1.1倍额定电压长期运行。在运行中，由于倒闸操作、电压调整、负荷变化等因素可能引起电力系统波动，产生过电压。有些过电压虽然幅值较高，但时间很短，对电容器影响不大，所以电容组允许短时间的过电压。对其过电压值不得超过电容器组额定电压Ue的倍数作如下规定，见下表所示。

电容器允许的工频过电压

2、 允许过电流

电容器组允许在其1.3倍额定电流下长期运行。通过电容器组的电流与端电压成正比，该电流包括最高允许工频过电压引起的过电流和设计时考虑在内的电网高次谐波电压引起的过电流，因此过电流的限额较过电压的限额高。电容器组长期连续运行允许的过电流为其额定电流的1.3倍，即运行中允许长期超过电容器组额定电流的30%，其中10%是工频过电压引起的过电流，还有20%留给高次谐波电压引起的过电流。

3、 允许温升
