产品类别:电机软起动类

产品名称:YLQ系列高压笼型电机软起动装置

QQ咨询: QQ咨询

产品详情

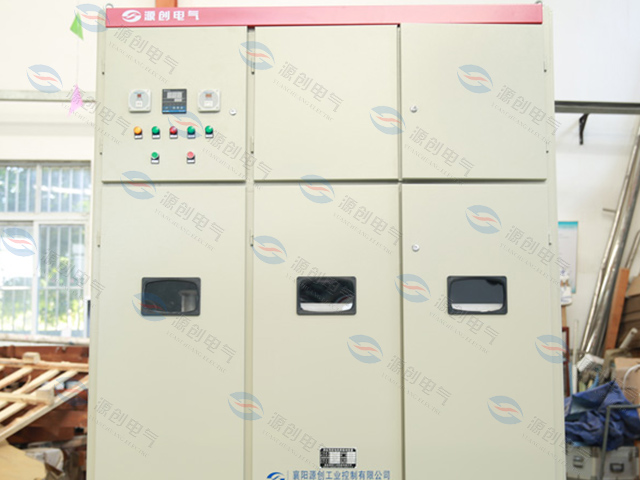

产品名称:YLQ系列高压笼型电机软起动装置


规格型号:YLQ系列


生产厂家:襄阳源创工业控制有限公司


生产地址:湖北省襄阳市樊城区春园西路贾洼工业园

订购电话:13508662630

QQ咨询: QQ咨询


订购说明:订货需提供下属材料


1、电动机型号、额定功率、额定电压、额定电流、定子接法(Y/△)星点可否打开.


2、柜体表面颜色要求.


3、电网状态,拖动负载情况.


若有特殊要求,请与我公司协商。


工作原理:

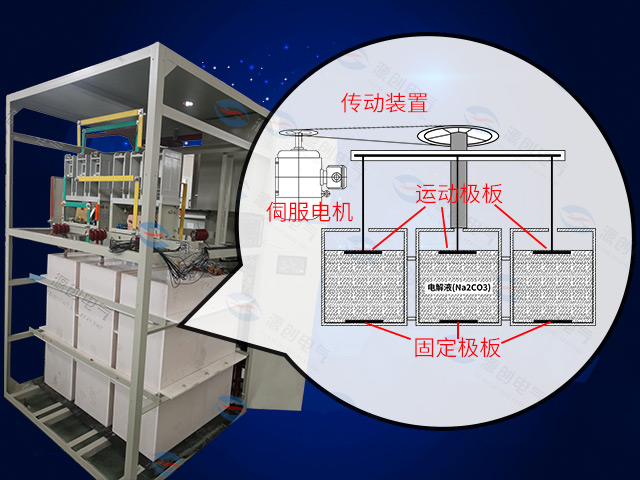

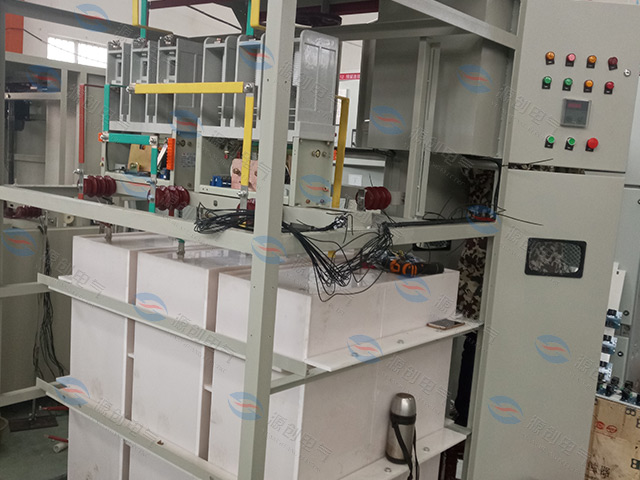

YLQ系列高压笼型电机软起动装置的原理是在高压鼠笼式(同步)电机的定子回路中串入起分压和限流作用的特种水电阻。

在完成起动的过程中,水电阻阻值在设定的时间内自动实现由大到小的无级变化,从而使加在电动机定子上端电压逐步升高,当电动机的转速接近额定转速时,水电阻自动切除,投入全压运行,从而实现电动机的低电流平稳软起动。



性能特点:

1、恒流软起动:起动电流为额定电流的2—3.5们倍,降低电动机的发热,有效延长电机的使用寿命。

2、起动平滑无冲击,起动压降在9%以内,对电网影响小。

3、不受电网电压波动和负载变化的影响,可确保一致起动成功,并可连续起动5-7次。

4、配有完善的报警提示功能和电机保护功能。

5、结构简单,操作自动化,维护方便。

6、采用PLC控制或者继电器控制.可检测起动电流,实现闭环控制。



使用环境条件:

1、环境温度 -40℃—+55℃

2、相对湿度 ≤85%

3、海拔高度 ≤2km(特殊设计另外协商)

4、倾斜度 ≤5°



主要参数

1、额定电压(kv) 3、6、10

2、最高电压(kv) 3.5、6.9、11.5

3、起动电流 2-3Ie

4、起动时间 10-60-120s可调

5、电液工作温度 5-65℃

6、起动次数 5-7次

一次方案图

配电柜一次方案图
