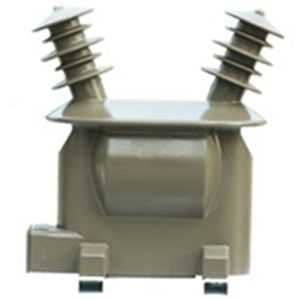

放电线圈/凯泰放电线圈

所属分类配件辅材

规格型号

所属品牌源创

产地湖北襄阳

订购电话13508662630   13507271573

产品介绍

产品名称:放电线圈


生产厂家:襄阳源创工业控制有限公司


生产地址:湖北省襄阳市樊城区春园西路贾洼工业园

订购电话:13508662630


产品概述


放电线圈用于电力系统中与高压并联电容器连接,使电容器组从电力系统中切除后的剩余电荷迅速泄放。因此安装放电线圈是变电站内并联电容器的必要技术安全措施,可以有效的防止电容器组再次合闸时,由于电容器仍带有电荷而产生危及设备安全的合闸过电压和过电流,并确保检修人员的安全。


本产品带有二次绕组,可供线路监控、监测和二次保护用。


放电线圈适用于66kV及以下电力系统中, 与高压并联电容器组并联连接,使电容器从电力系统中切除后的剩余电荷迅速泄放,电容器的剩余电压在规定时间内达到要求值.带有二次线圈,可供线路监控。


放电线圈是电容柜常用的放电元件,有时放电线圈会用放电PT代替,电容器放电采用放电线圈还是电压互感器主要看电容器的容量,一般小容量(<1.7Mvar)电容器组放电用电压互感器即可,大容量电容器组(≥1.7Mvar)肯定要用放电线圈,否则会引起电压互感器的烧毁或者爆炸。


性能特点


在电容器停电时,放电线圈作为一个放电负荷,会快速泄放电容器两端的残余电荷,以满足电容器5min内5次自动投切的需要。标准要求退出的电容器在5秒钟之内其端电压要小于50V。


放电线圈的出线端并联连接于电容器组的两个出线端,正常运行时承受电容器组的电压,其二次绕组反映一次变比,精度通常为50VA/0.5级,能在1.1倍额定电压下长期运行。其二次绕组一般接成开口三角或者相电压差动,从而对电容器组的内部故障提供保护(不能用母线上的PT)。

我们常说电容器组的开口三角电压保护、不平衡电压保护实际就是这种保护。而此种保护根据GB-50227要求,大量地使用在6kV~66kV的单Y接线的电容器组中 。
