产品类别:输配电类开关柜

产品名称:PK系列微机保护测控屏

QQ咨询: QQ咨询

产品详情

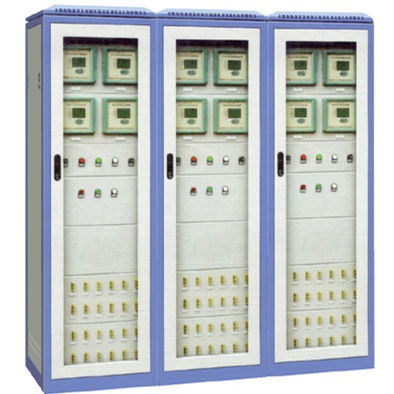

产品名称:PK系列微机保护测控屏


规格型号:PK系列


生产厂家:襄阳源创工业控制有限公司


生产地址:湖北省襄阳市樊城区春园西路贾洼工业园

订购电话:13508662630
QQ咨询: QQ咨询


订购说明:(用户订货须提供以下资料)


1.变电站 系统主电路接线图;


2.自动化配电测控,保护系统图以及技术参数要求和配置范围;


3.需要配置上位机及通讯系统应另行注明,并提供通讯规约及传输介质要求;


4.对控制屏外形尺寸,通讯接口,智能单元配置请与本公司协商解决。


适用范围


PK系列微机保护测控屏应用于35KV及以下电压等级的变(配)电站,为站内各高压设备提供智能化,网络化的测量,保护的控制功能,同时与上级主站进行实时通迅,实现变(配)电站的综合自动化。

该系列产品的主要功能包括:线路的各种保护及测量控制;变压器的差动保护,后备保有护及测量控制;电容器,电动机的各种保护及测量控制;母线分段,进线备自投等测控功能。



使用条件


1.海拔高度:2000M及以下


2.温度范围:贮存及运输时-40度----+70度


3.相对湿度:小于95%


主要性能


1.采用超高速双CPU系统并行工作,功能强大本产品所有测控保护单元均采用因特尔公司推出的80C196芯片,其速度是8096的两倍,芯片本身包含所有外围电路,硬件设计极其简化,将保护,控制,测量,通讯等功能合理的分散到两个CPU芯片并行处理,以保证在其中一个CPU发生故障时能自动切换任务,极大地提高了第统的处理能力,使系统运行更可靠,更安全,并留有较多的冗余量,利于用户的升级和扩展,有效的防止了系统满负荷工作。


2.全COMS工业级优选芯片,整屏功耗极低,本产品所有集成电路全部采用工业级COMS芯片,功耗大大隆低,同时系统噪声容限大大提高,抗干扰能力增强。


3.高可靠设计,抗恶劣环境,符合IEC国际标准本产品的专门设计适用于强磁干扰,元器件及插接件接触可靠,耐冲击,耐振动,工作环境温度范围宽,绝缘,耐压,冲击,以及抗高频干扰等指标符合IEC国际标准。


4.通讯网高速,可靠,网上所有设备互不影响本产品采用了专用的RS-485网络通讯芯片,容错能力强,可靠性高,并采用光电隔离措施,充分保证了网上所有设备的安全,每个接口本身还具有自测试系统,便于公用网上故障的快速维修,当检测到通讯口故障时,能自动与通讯总线隔离。


微机保护测控单元主要技术参数


1.采样额定值:电压100V/50HZ;电流5A/50HZ


2.工作电源电压:110V/220V DC


3.功耗:直流功耗10W;动作时15W交流功耗电流回路小于0.75VA/相;电压回路小于0.50VA/相


4.过载特性:电流回路长期接通20A 短时接通100A/1S 瞬时接通500A/20ms 电压回路长期工作额定值的1.5倍


5.触点容量:长期接通5A/220V(DC)


6.开关量输入:+24V/5A,隔离耐受电压2000V


7.测量精度:电流:0.1A-6A为0.5%,6A-100A为2% 电压:范围0V-150V,其中60V-120V为0.5%,其他为1% 功率:1.0% 电度:(内部计算)1.0%,外接脉冲取决二脉冲表精度。

保有护延时:0.1S-20.00S延时误差不大于25ms和2.5%之较大者



8.通讯接口:RS-485,速率9600Mbps


9.绝缘电阻符合:IEC255-5标准,大于100兆欧/500W


10.耐压测试按IEC255-5标准,2.0KV/50HZ 1min


11.抗干扰:共摸2.5KV/1MHZ/2S,差模1.0V/1MHZ/2S
