发布时间:2022-05-19
浏览量:0
发布者:源创大白
水阻软启动柜和固态软启动柜都属于保护电机的设备,主要功能就是在电机启动过程中,平滑电流,减少电压对电机的冲击,从而延长电机的使用寿命。
两者虽然功能相同,不过也存在这一些区别!
3、启动方式,水阻软启动柜是电极板移动来改变水电阻值实现软起动软停车,结构单一。固态软启动柜起动方式多, 可选用多种启动方式。
4、固态软启动柜的体积受环境的影响小,海拔过高的话只需放大功率就可以。
5、固态软启动柜的智能化程度高一点。
6、水阻软启动柜易挥发,需要加电液,电解粉。

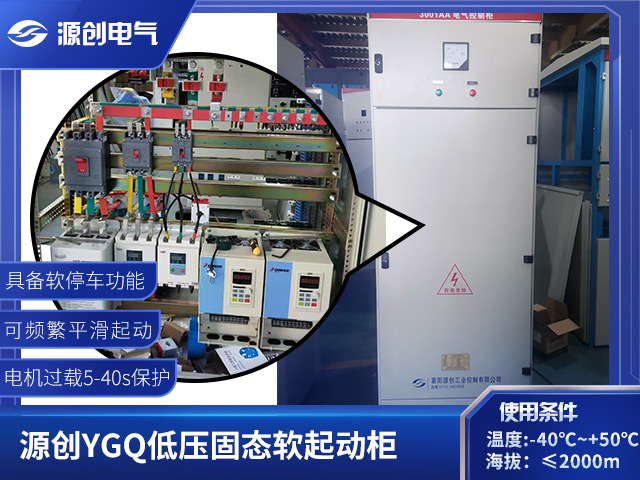

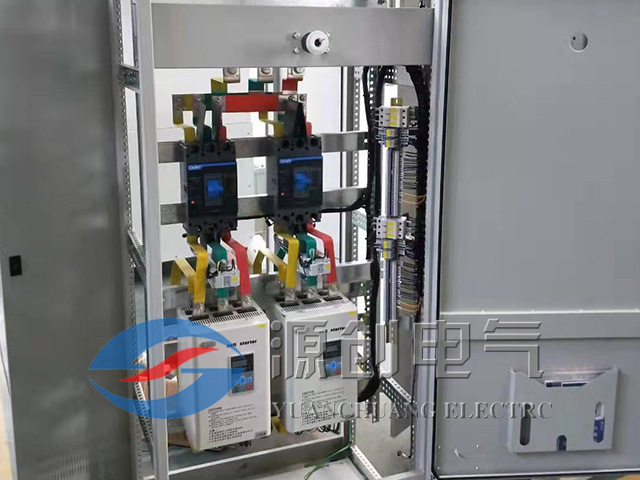

7、固态软启动柜采用高压晶闸管和高压绝缘材料和柜体安全可靠的绝缘开,使用方便,安全可靠。水阻软启动柜受温度影响阻值容易变化,不易实现闭环控制。

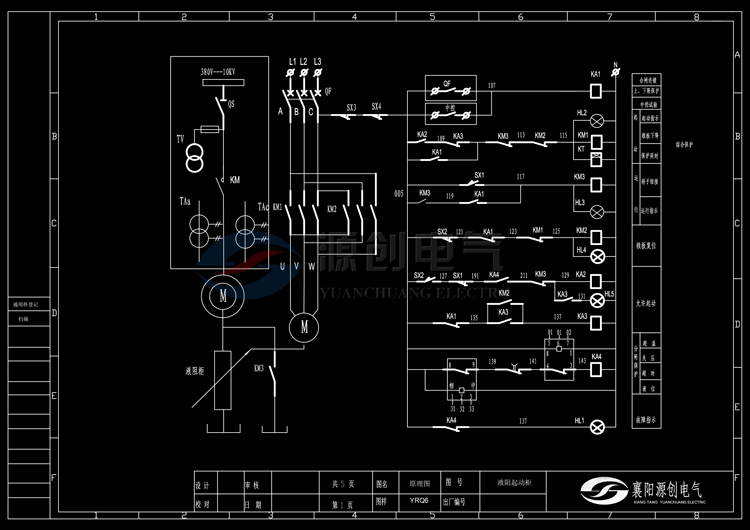

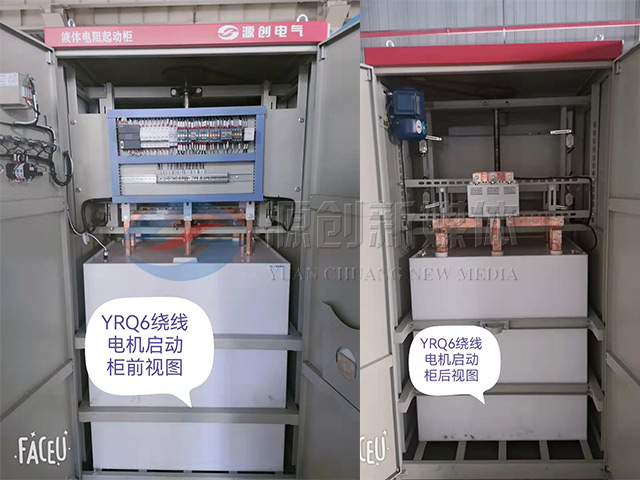

8、高压固态电机起动柜:在定子回路串入正反并联的可控硅,规矩电动机负载状况,通过改变可控硅的移相角(导通角)将电动机的起动电流控制在设定值上,实现电动机的软起动。液态起动柜的水电阻串入绕线电动机转子回路中,该液阻随着电动机起动,电动机的定子得电,转子产生感应电流而自动投入,并在预定或可控的时间内控制起动柜水电阻极板间的距离减小,液阻阻值由大变小逐渐趋于零,从而使电机在小起动电流和大起动转矩的情况下均匀升速,平稳起动。
软启动器(软起动器)一种集电机软起动、软停车、轻载节能和多种保护功能于一体的电机控制装置。 异步电机启动性能主要两个指标,启动电流倍数和启动转矩倍数,软启动器是就是在启动通过改变加在电机上的电源电压。
