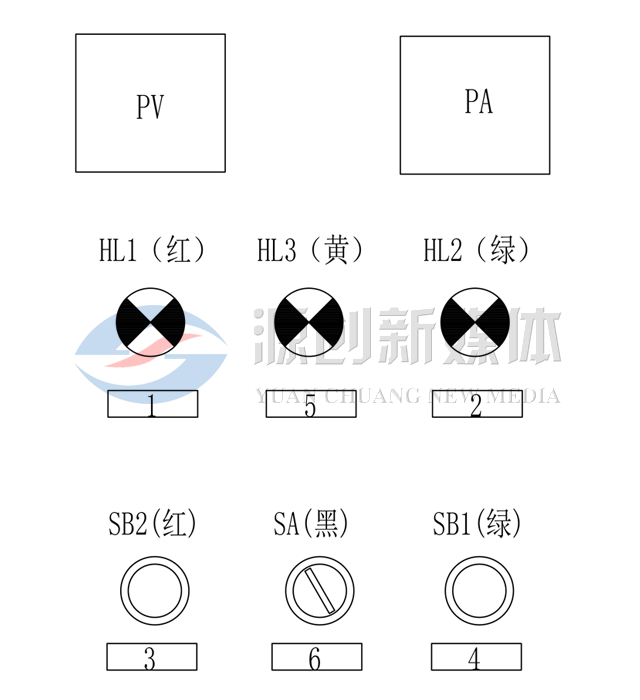

一、进相器控制板上的拨码开关的位置

（一）、进相器控制板上的拨码开关全部置上端，处于调试控制板状态。

此时无电流输入，控制板上端3个指示灯循环闪亮，其余5个常亮。

（二）、拨码开关全部置下端，处于正常工作或整机调试状态。

1、整机调试时。

（1)当定子侧电流高于整定报警值时，控制板上端3个指示灯状态不定（或闪烁或不亮），第5个指示灯不亮，其它常亮；

（2)当定子侧电流低于整定报警值时，控制板上端个指示灯不亮，其余指示灯常亮。

2、正常工作时。

（1)当定子侧电流高于整定报警值时，控制板上端3个指示灯根据转子的电流循环闪烁，第5个指示灯不亮，其它常亮；

（2)当定子侧电流低于整定报警值时，控制板上端个指示灯不亮，其余指示灯常亮。

2、正常工作时。

（1)当定子侧电流高于整定报警值时，控制板上端3个指示灯根据转子的电流循环闪烁，第5个指示灯不亮，其它常亮；

（2)当定子侧电流低于整定报警值时，控制板上端个指示灯不亮，其余指示灯常亮。

二、DL8型电流表的设置

使用前要对DL8进行设置，具体设置如下：1、测量状态时按下“SET”键超过3秒，可进入用户设置菜单（移位键，增加键，减少键的使用见说明书），修改完成后按“SET”键确认并进入下一个菜单；设置完成后，按下“SET”键超过3秒，退出用户设置菜单，长时间不操作则自动退出菜单，进入测量状态。

测量状态操作设定SET”键超过“路报警方式：H上限，L下限”，本产品设为“H”（用于故障检用），设完按“SET”；“路报警值设定”（根据现场电机正常运行时的定子侧电流，设置值稍大于该值），设完按“SET”（回差是指报警值返回值，如路报警值设为300,需要在280A时AL1恢复，则回差设为20),本通道根据实际情况设定，直接按“SET”；式：H上限，L下限”，本产品设为“H”，设完按“SET定”（同路设定，具体值根据现场情况定），设完按“SET“路报警回差设定”（同路设定，具体值根据现场情况定），设完按“SET”流变比”，据现场电流互感器变比进行设定（如电流互感器为200/5,则该值设为40,如为300/5,则设为60)

剩余几项不用设定，直接按“SET”键超过3秒退出设置状态，进行测量状态。（本进相器产品使用的是通道报警值用于当出现可控硅击穿等故障时导致进相后电流不降反升时报警使用，通道报警值用于轻、重载的程序切换）
