进相器交交变频原理

发布时间:2022-09-05

浏览量:0

发布者:源创大白

交交变频原理

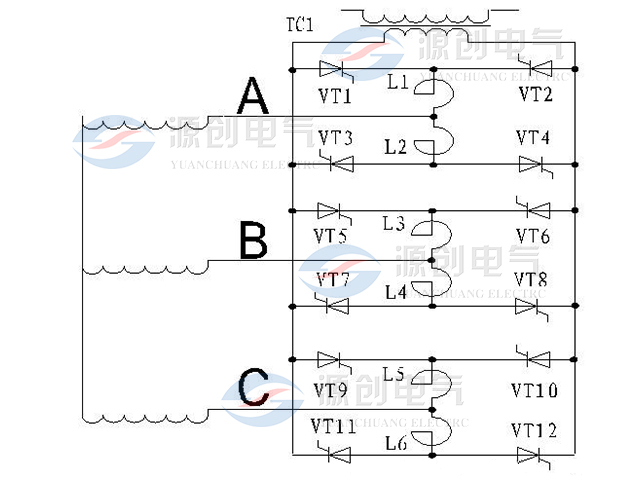

交交变频电路里由12晶闸管6只电抗组成两相变三相交交变频,将两相380V交流电,变换成与电机转子频率相同的三相交流电,接入转子回路,从而在转子回路中产生一个附加电势,当附加电势超前转子回路主电势90°角时,将影响电机的功率因数变化,交交变频电路如下图所示。

1





该交交变频器的输入频率为50Hz的两相交流电,波形为标准的正弦波。当两相交流电输出在正半周时,此时晶闸管VT2VT3VT6VT7VT10VT11承受正向电压,当A相同时获得门极触发脉冲时,只有VT2VT3导通,而VT1VT4因承受反相电压而关断。

同理在B相只有VT6VT7导通而VT5VT8关断;在C相只有VT10VT11导通而VT9VT12关断于是可以看到,两相交流电经VT2L1、导线、电机转子绕组、L4VT7形成AB相;经VT2L1、导线、电机转子绕组、L6VT11形成AC相;经VT6L3、导线、电机转子绕组、L2VT3形成BA相;经VT6L3、导线、电机转子绕组、L6VT11形成BC相;经VT10L5、导线、电机转子绕组、L2VT3形成CA相;经VT10L5、导线、电机转子绕组、L4VT7形成CB相;

当两相交流电出现在负半周时,晶闸管VT1VT4VT5VT8VT9VT12承受正向电压,若ABC三相获得门极脉冲触发电压时,VT1VT4VT5VT8VT9VT12导通,其它晶闸管关断。同理可形成三相交流电。波形如下图所示。

2
