LP5静止式进相器输入/输出参数

发布时间:2022-10-27

浏览量:0

发布者:源创大白

技术单资料


输入参数:

 进相命令(201,203):此接口用于中控进行进相操作,接通表示进相,要求中控接点容量2A,380V,短时非保持信号。

  退相命令(201,205):此接口用于中控进行退相操作,接通表示退相,要求中控接点容量2A,380V,短时非保持信号。

  电机定子电流信号(01,03):从某一相电流互感器输出的0~5A标准信号。

  电机定子电压信号(04,05):对于高压电机,此信号为两相线电压经电压互感器输出的100V标准信号;对于低压电机此信号为两相线电压直接引出的380V信号。

      注意:电机定子的电流和电压信号不能同相,即如果电流是A相的,电压信号必须只能是B相和C相。

  起动完毕信号(L,111):来自起动器的转子短接信号,一般由星点短接接触器提供,此信号要求保持,接点容量5A,380V。

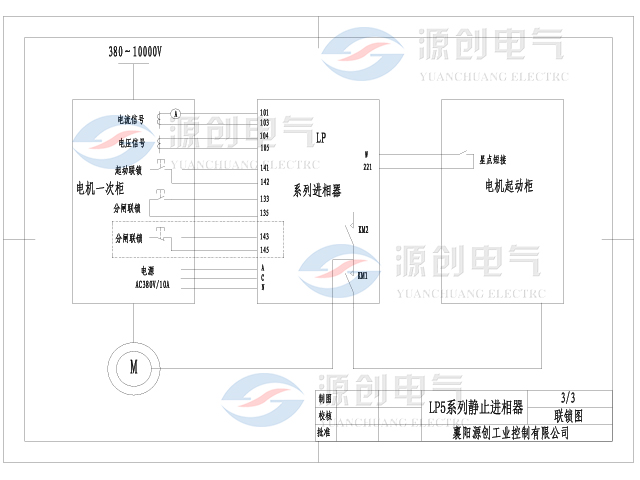

1

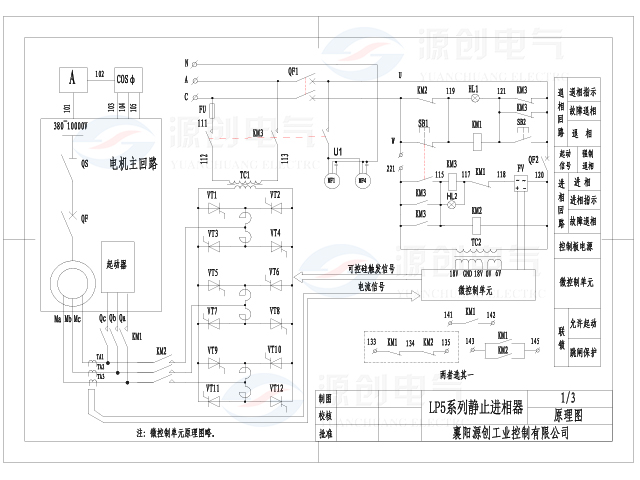

2



输出参数:

  指针式功率因数和定子电流显示。

  允许起动(备妥)信号(121,123):此信号用于与电机一次柜联锁,串在起动按钮旁,自保范围内。此接点的容量为5A,380V。

  故障停机(跳闸)信号(125,129)和(131,133):此信号用于与电机一次柜联锁。此接点容量5A,380V。WP系列静止式进相器提供了两组信号,对于不同的情况只选用其中一组:(125,129)用于断路器类得电跳闸的开关,将其与停机按钮并联接入;(131,133)用于接触器类失电跳闸的开关,将其与停机按钮串联接入。

  备妥信号(223,221):此接口用于发送给中控一个进相器不影响主机运行,可以起动主机的信号,只要没有进相,此接点一直接通,容量5A,380V。

  进退相状态(223,225):此接口用来发送给中控一个进退相操作的反馈信号,接通表示处于进相状态,断开表示处于退相状态或断电,容量5A,380V。

  故障信号(223,227):此接点断开表示进相器有故障,容量5A,380V。

  跳闸信号(223,229):此接点接通表示需要主机跳闸。

       注意:跳闸信号在没有电源时也是接通的。

3
