发布时间:2023-07-08
浏览量:0
发布者:源创大白
在电机启动过程中,因为会产生超额的电流和电压,所以必须要使用软启动设备,让电机平稳启动,以减少对电网的冲击和对电机的损害。最经济实惠的设备就是水阻柜了。

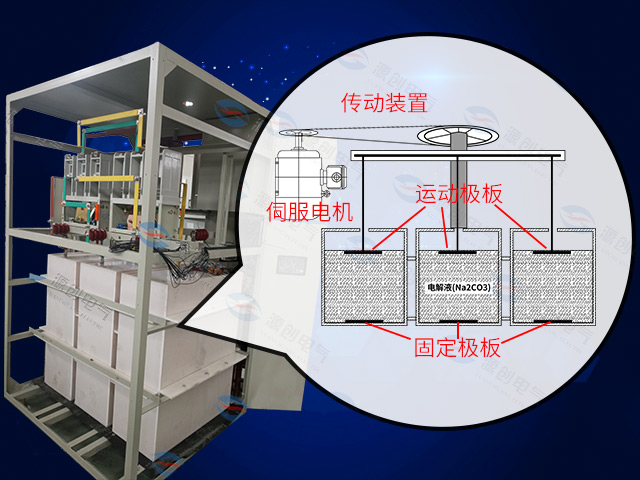

水阻柜的原理是在高压鼠笼式(同步)电机的定子回路中串入起分压和限流作用的特种水电阻,在完成起动的过程中,水电阻阻值在设定的时间内自动实现由大到小的无级变化,从而使加在电动机定子上的端电压逐步升高,当电动机的转速接近额定转速时,水电阻自动切除,投入全压运行,从而实现电动机的低电流平稳软起动。
很多时候,根据供电局的相关要求,必须要减少电机的无功损耗,以免造成罚款,所以很多时候还要添加一个就地无功补偿设备,通常使用的是进相器。
这就必须让水阻柜和进相器串入在同一个电气线路之中,这就要根据设备的相关参数和系统图纸来进行连线和搭配。
必要的时候还要添加控制柜之类的辅助设备。
所以电气设备通常称之为成套设备,它不是一个柜体可以完成的,必须要多个柜体组合起来使用。

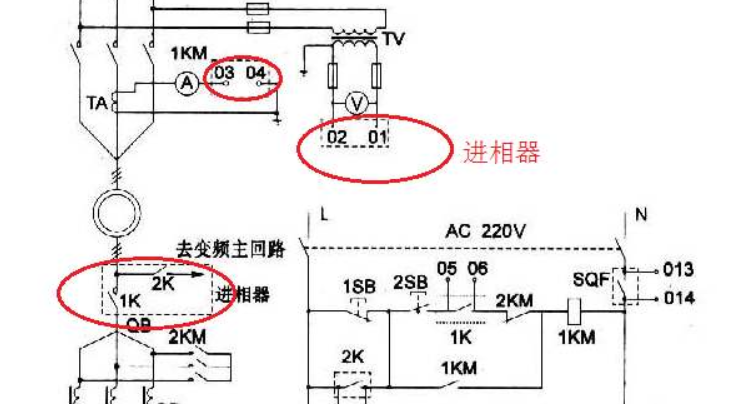

下面给个常规情况下的高压电机水阻柜与进相器之间连线:
在被控绕线电动机的转子回路中串入特殊配置的电解液作为电阻,并通过调整电解液的浓度及改变两极板间的距离使串入电阻阻值在起动过程中始终满足电机机械特性对串入电阻值的要求,从而使电动机在获得最大起动转矩及最小起动电流的情况下均匀升速,起动结束,电气开关短接转子回路。
进相器则是从电机的末端转子侧进行补偿,通过在电机转子回路串联和转子电流同频率的电源,改变转子电流和电压的相位关系,进而通过磁场减小定子电流和电压的相位角,使电机的无功功率损耗减少。
进相器的使用,使电机本身的功率因数提高到0.95~0.98以上,电子电流下降10~20%,无功功率消耗下降60%以上,进而使电网功率因数得到提高。
扩展资料:
进相器使用注意事项:
进相的检修,必须由技术人员进行,严禁操作工随意处置。
进相器故障的查找顺序为:先查弱电、后查强电。即先检查控制单元(控制板)是否正常,控制单元正常后,再查强电控制回路的故障。
因检修控制板而要插、拔控制板时,应关断进相器内的单相空气开关(不影响主电机工作)。严禁带电操作。而且,插入时不得用力过大、过猛,以免插坏插针。
