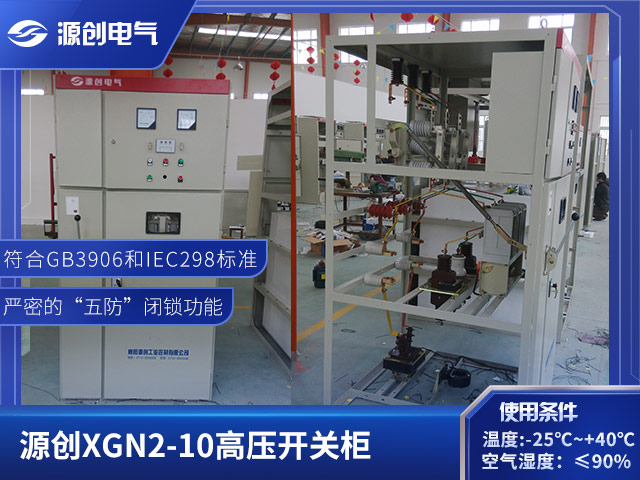

1、XGN2-10箱型固定式金属封闭开关设备(简称开关柜)，用于12kV及以下三相交流50Hz系统中作为接受与分配电能之用，特别适合于频繁操作的场合，其母线系统为单母线也可派生出单母线带旁路和双母线结构。

2、XGN2-10箱型固定式金属封闭开关设备(简称开关柜)结构说明：柜体骨架由角钢焊接而成,柜内分为断路器室、母线室、继电器室、继电室上部可设计小母线室。室温与室之间用钢板隔开。断路器固定安装在设有压力释放通道的断路器隔室内，操作机构安装于柜外前左位置，二者之间用水平轴、拉杆等连接。

上、下隔离开关均选用具有双断口的GN30—10(D)型旋转隔离开关(额定电流3150A的开关柜下隔离选用GN22-10非旋转型)。 断路器、上、下隔离开关、前后门之间采用JSXGN型箱式柜专用机械联锁机构与机械程序锁并用的联锁方式，满足开关柜的“五防”要求。  开关柜为双面维护，不靠墙安装。在断路器室和电缆室均安装有照明灯。

3、本开关柜符合国家标准GB3906《3～35kV交流金属封闭开关设备》及国际标准IEC298的要求，并且具有“五防”闭锁功能。

4、本开关柜的主开关采用ZN28A-10系列真空断路器配用CD10系列及CD17系列电磁和CT8系列及CT17/CT19系列弹簧操动机构，根据用户需要也可采用ZN28-10、ZN73等整体式断路器，隔离开关采用GN30-10旋转式隔离开关、GN22-10大电流隔离开关和GN30-10旋转式大电流隔离开关系列产品。
