进相器，也叫进相机。“进相”一词很形象，精准描述出了进相器的工作方式，即它是通过调节进入电机三相交流电频率的一种无功就地补偿装置。

它串接于交流绕线式异步电机的转子回路，用以提高电动机的功率因数，发挥现有供电设备的供电潜力，降低电力损耗，从而达到节能目的，提高企业的经济效益。

目前，国内外交流绕线式异步电机无功补偿方式主要有两种:1)电机定子侧并联电容器;2)电机转子回路串接旋转式进相装置。

电机定子侧并联电容器只能补偿线路无功功率，不能降低电机定子电流;尤其是对高压电容器的安装场所、控制方式都有特殊要求，其投资往往高于一般进相装置。

原有的串接于电机转子回路的旋转式进相装置是一种整流子旋转电机，特别怕尘埃，使用寿命短，且规格少，难以与异步电机达到最佳匹配。

LP静止进相器是在上述两种无功补偿装置的基础上发展起来的一种新型节能装置。它采用了变频技术，具有参数调节容易，不怕尘埃，使用寿命长，维护方便等特点。

首先，我们先了解一下静止式进相器工作原理 。

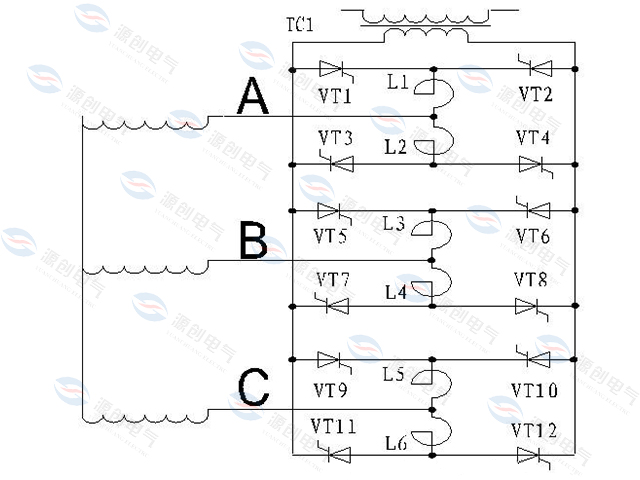

静止进相器采用变频技术，将单相380V交流电，通过12只晶闸管和6只平衡电抗器，变换成与电机转子频率相同(f1·S≈1Hz)的三相交流电。该电流通入转子回路，从而在转子回路中产生一个超前于转子电势近90°的附加电势Ek，进而改善电机的功率因数。Ek的大小取决于变频器电源U2的大小和晶闸管触发角的大小。

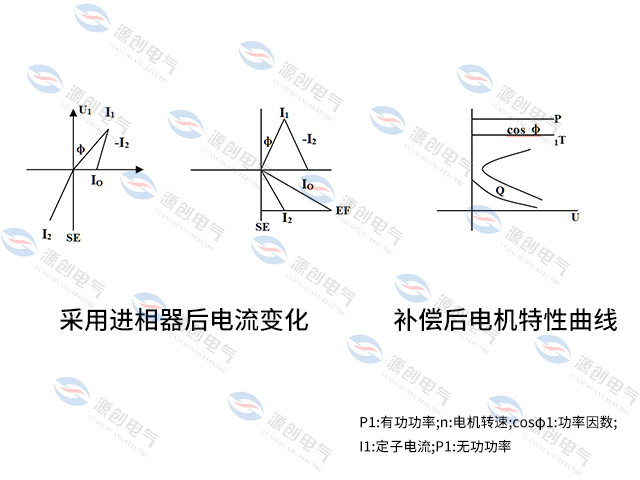

从系统框图看，采样信号回路根据电机转子电流信号和附加电势信号进行处理，把结果送给逻辑判别回路;逻辑判别回路根据保护指令控制触发器，触发晶闸管的触发角，从而在转子回路得到一个附加激磁电流í′mo为了保持í1+í2=ím不变，í2增加，í1就要减少;所以可降低定子电流，减小功率因数角φ1，提高功率因数cosφ1(见电动机相量图)，由于保持励磁电流ím不变、转差率不变，进而保证电机出轴力矩不变、电机转速不变。

随着补偿电压的逐步升高，定子侧的无功功率逐渐下降，功率因数逐步上升，定子电流逐渐减小。当补偿电压升高到一定值后，定子侧的无功功率减小到接近于零，功率因数上升到近似于1(见图补偿后电机特性曲线)。
