概述
LVP系列变负载进相器,是我公司专为大中型绕线式异步电机节能降耗设计的无功功率就地补偿装置,主要应用于突变式负载场合,它除了具备普通静止式进相器的功能以外,还能够自动跟踪电机负载变化情况,同时根据负载的变化情况自动调节相关补偿参数,使其补偿效果无论在何种负载情况下始终保持在理想的补偿状态。
LVP系列变负载进相器可广泛适用于水泥、化工、木业、糖业、钢铁、冶金、矿山等行业中变负载场合绕线式异步电机的无功就地补偿。
性能特点
·突出性的解决了变负载电机就地补偿的难题,填补了国内这一领域的技术和产品空白。
·采用先进的交一交变频技术和微机控制技术,可靠性高。
·可使用电机功率因素提高到0.95-0.99之间的范围,无功功率降低60%以上。
·降低电机定子电流1 0% -20%,降低线损、铜损20%-30%。
·电机温升显著降低,效率及过载能力大大提高,电机使用寿命延长。
·补偿性能远优于电容补偿:不只是提高了线路的功率因数,更重要的是提高了电机本身的功率因素。
·综合性能优于旋转式进相机:微机控制,可自动跟踪电机运行状态变化并自动调整相关参数使补偿效果最佳;无转动部件,因而适应环境的能力更强。
·变负载工况下的补偿性能远优于普通静止式进相器:采用双CPU控制,可适时根据负载变化调整相关参数,达到动态补偿的目的,是功率因数始终处于最优状态。
·友好人机界面,操作简单,具有全面、可靠的故障自动保护功能,维修保养不影响生产。
比较
LVP变负载进相器与同类产品的比较,与电机定子侧并联电容器补偿方式比较
R1、X1 - 电机定子侧等效电阻、电感
R2、X2 - 电机定子侧等效电阻、电感
C-就地补偿的电容
Uf - 进相器的等效电路
M - 电机的接线点
Rm、Xm - 等效激磁电阻、电感
电容补偿所起的作用是向电机提供无功功率,减少电机从电网中吸收的无功功率,从而减少电网的无功输入,电网的功率因素得到提高。
但是电机的无功消耗并没有减少,电机定子电流及其功率因素没有变化,即电机的运行状况没有任何变化。
进相器的补偿作用是在转子电流与定子电压的相位关系,减少电机的无功消耗。这样,电机的运行状况发生了改变,定子电流减小,电网的功率因数因电机本身的功率因素提高而得到提高。
另外,电机定子电流的减小降低了电机的铜损,提高了电机的效率,电机的温升也随着降低,过载能力相应提高,时产量提高,单耗下降。这些是电容补偿所不能做到的。
电容器补偿量一般是固定不变的,即使将电容器分级来改变补偿量,也不能满足功率因数变化频率高、范围大、速度快、突变负载电机的补偿要求,不能达到理想的补偿效果。
电容的运行受谐波的影响较大,电容器在谐波存在的情况下运行会造成过电流和过负载,危害电容器的使用寿命。而且电容器会对谐波进行放大。
变负载进相器无电容器,不存在类似问题。
并联电容器与电机的定子侧相连,电压等级与电机相同;静止式进相器串接在电机的转子中,电压非常低,因此静止式进相器的安全性更高。
LVP变负载进相器与普通静止式进相器的区别
·应用场所不同
LVP进相器适用于变负载的场合,尤其是突变式负载;普通静止式进相器只适用于恒负载或者负载变化量不大的场合。
·工作控制原理不同

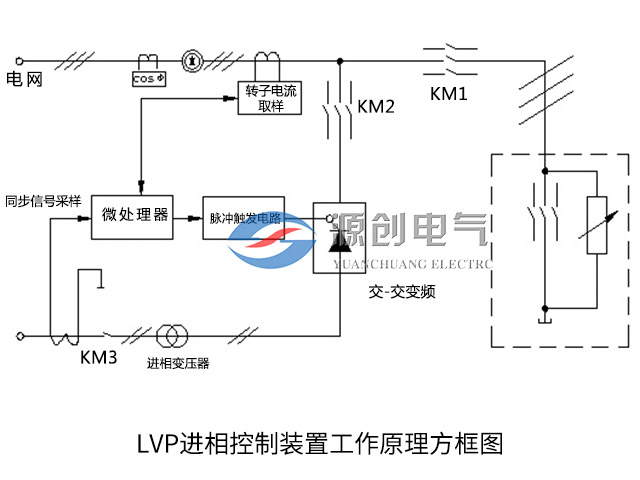

普通的静止式进相器是通过转子电流传感器采集转子电流信号及工频电压提供的同步信号经过单片机的处理后对电机进行实时补偿;
LVP进相器在普通静止式进相器的基础上增加了电机的运行状态判断功能,通过单片机对电机电流的实时监控实现动态补偿。
LVP变负载进相器优化整合了普通静止式进相器的功能和优点,只需要通过简单的参数设置即可进行两种工作状态的自由切换。也可以这样说,LVP变负载进相器适用于所有负载类型的绕线式电机的元功补偿。
主要规格参数
型号 | 适配电机参数 | 外形尺寸(AXBXC) | 安装尺寸(DXE) | ||
额定转子电流(A) | 额定功率(KW) | 额定电压(V) | |||
LVP3-400D | ≤420 | ≤245 | 380 | 900x760x2000 | 600x640 |
LVP3-400G | ≤420 | ≤245 | ≥3000 | ||
LVP3-600D | 420 - 560 | 245 - 570 | 380 | ||
LVP3-600G | 420 - 560 | 245 - 570 | ≥3000 | ||
LVP3-800D | 560 - 750 | 570 - 1250 | 380 | 1000x800x2000 | 600x700 |
LVP3-800G | 560 - 750 | 570 - 1250 | ≥3000 |
例如:LVP3-1200G表示设备为适用于电机转子电流不大干1200A,额定电压大于3000V的第三代变负载进相器。
使用条件
环境温度:-40℃-+50℃
空气相对湿度不超过90%
海拔高度不超过2000m(海拔2000m以上可根据具体情况特殊设计):
地面倾斜度不大于5°
安装地点无火灾、爆炸危险、无化学腐蚀及剧烈振动。(如有特殊使用条件,请在订货时申明、协商)
