当前位置:产品中心 > 无功补偿柜 >

  • 1

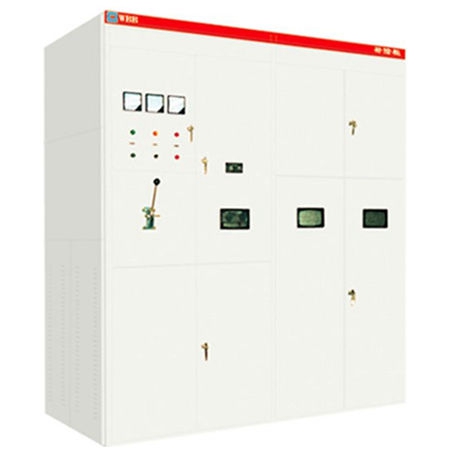

LTC智能动态无功补偿滤波装置

所属分类无功补偿柜

规格型号

所属品牌源创

产地湖北襄阳

订购电话13508662630   13507271573

产品介绍

产品名称:LTC智能动态无功补偿滤波装置


规格型号:LTC系列


生产厂家:襄阳源创工业控制有限公司


生产地址:湖北省襄阳市樊城区春园西路贾洼工业园

订购电话:13508662630   13507271573


订购说明:(订货需提供下属材料)


1、提供补偿装置的容量和电压等级


2、柜体表面颜色要求.


3、补偿装置的进出线方式.


若有特殊要求,请与我公司协商。


工作原理


LTC系列动态无功补偿装置主要由监控终端、开关模块、电容器、电抗器、断路器、机柜等构成,控制器采用前馈或监测(三相平衡负荷,采集单相信号,三相不平衡负荷。

采用三相信号)以负载的实时无功功率为投切物理量,应用瞬时无功控制理论及网压支持算法,在10ms内完成信号数据采集、计算及控制输出;投切开关拉到的投切的指令后,在小于10ms内完成零电流投入,投切无涌流,对电网无冲击,并且在主电路和开关中采取措施,对于主回路电容器有预冲电的作用,避免了投切电容器的冲击,便于运行,更加稳定、安全、可靠。

为保证实时跟踪投切,整个系统响应时间小于20ms,可满足快速变化负载的需要,实现快速补偿。



适应范围


广泛适用于电力、冶金、铁道、军工、石油、机械、化工、港口、轻工、建材、矿山、造船等供配电系统中,要求动态无偿补偿且同时需要抑制或治理谐波的场合;尤其适用谐波、负荷大且变化的工况。


型号说明

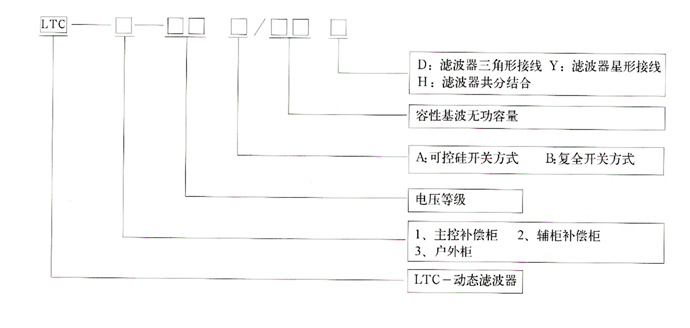

LTC智能动态无功补偿型号说明

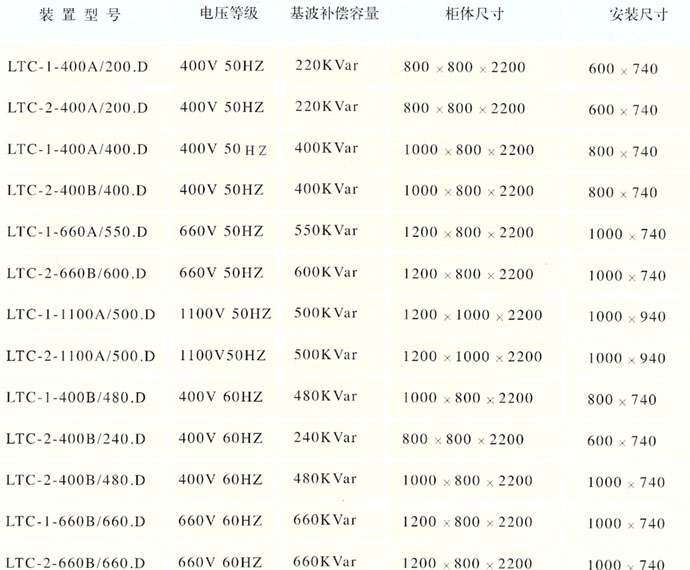

高低压配电柜无功补偿型号和尺寸



注:1、进线方式为下进线 2、可承接各种非标准动态滤波器的设计制作。


主要技术指标


1、额定电压:400V、600V、1100V


2、动态响应时间:≤20ms



3、非标滤波型:满足GB/T14549-43

4、要求额定测量电流:5A

5、标准滤波型: 5次

6、谐波滤除率:≥40%

7、谐波测量范围:1-31次

8、稳定范围:满足GB.12326-90 △u≤±2%

9、基波无功补偿:cosф≥0.9

10、整机功耗:≤1%的装置容量
