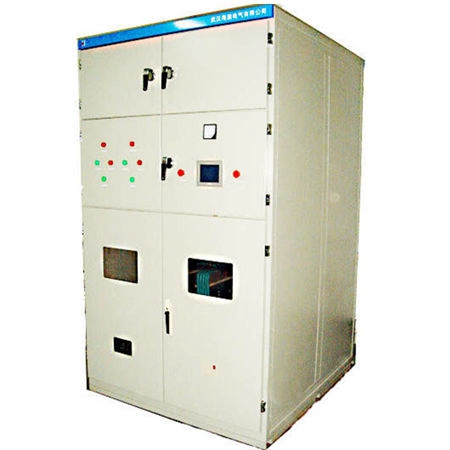

产品名称：YCQ-K系列磁控软起动装置
规格型号：YCQ-K
生产地址：湖北省襄阳市樊城区春园西路贾洼工业园
订购电话：13508662630 13507271573
订购说明：（订货需提供下属材料）
1、电动机型号、额定功率、额定电压、额定电流、定子接法(Y/△)星点可否打开.
2、柜体表面颜色要求.
3、电网状态，拖动负载情况.
若有特殊要求，请与我公司协商。
适用范围
产品适用于手工频3KV-10KV，200KW-20000KW三相交流电动机的软起动。
工作原理及特点
利用现代控制技术，调控起动变压器副边电压，通过磁控原理，达到控制变压器原边电压从高低变化，使电动机端电压从低到高，达到软起动的目的。
1、起动模式可选：电压斜坡式、电流恒定式、初始脉冲式;
2、起动电压、电流值小，对电网、电机和其他设备基本无冲击损害;
3、起动电流：空载≤21e，轻载≤31e;
4、可方便实现一拖多(容量不要求相近)并可连续起动;
5、性能稳定可靠，无起动失败危险;
6、维护简单，使用周期长，性价比高。
执行标准
1、高压开关设备和控制设备标准共用技术要求 GB/T11022-1999 IEC60694：1996
2、3-35KV交流电金属封闭开关设备用 GB3906-1991 IEC298：1990
3、三相油浸式电力变压器技术参数和要求 GB/T6451-1999
4、电磁调压软起动器 Q/XYC-2005

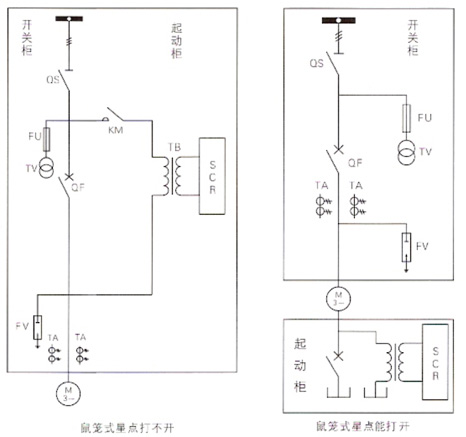

一次方案图
