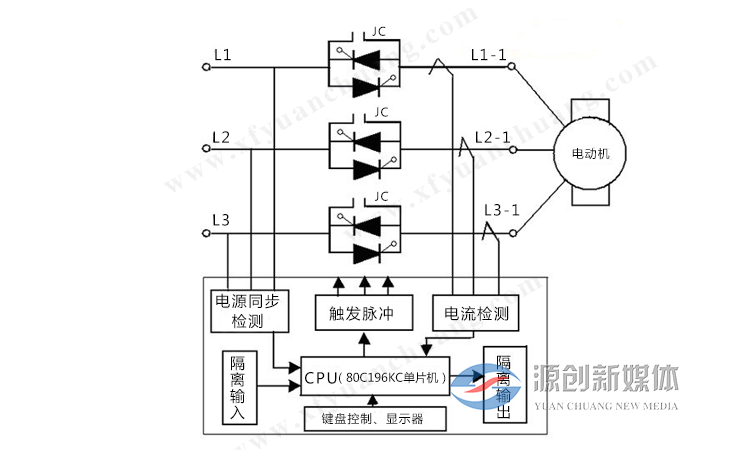

YHGQ系列高压固态软起动装置采用32位ARM核微处理器进行集中控制,配以高速可靠的光钎驱动和多种动、静态均压保护措施,实现设备的高性能运行。32位ARM核微控制器对SCR进行移相触发控制以降低加在电机上的电压,然后通过慢慢的控制加在电机上的电压和电流,平滑的增加电机转矩,直到电机加速到全速运行,采用高压固态软起动装置可以降低电机的启动冲击电流,减少对电网和电机自身的冲击。同时也减少对机械设备的冲击,以延长设备的使用寿命,减少故障和停机。
本装置适用于冶金、石油、化工、水利、电力、轻工、建材、制药、采矿、市政工程等领域的额定电压为3000-10000V的鼠笼式异步、同步电动机起动和停止的控制和保护。能很好地与水泵、风机、压缩机、粉碎机、搅拌机、皮带机等各种机电设备配套使用,是理想的高压电机起动及保护设备。
·免维护:可控硅、是无触点的电子器件,不同于其他类型的产品需经常维护和更换部件等,
把机械寿命变为电子元件使用寿命,连续运行数年也无需停机维护。
·安装使用简单:YHGQ是一个完整酌电机起动控制和保护系统,安装时只需连接电源线和电
机线即可投入运行,在加高压运行前,允许使用低压对整个系统进行电气测试。
·备份特性:装备内部装有可直接起动电机的真空接触器,如果YHGO出现故障,可利用真空
接触器直接起动电机,以保证生产的连续性。

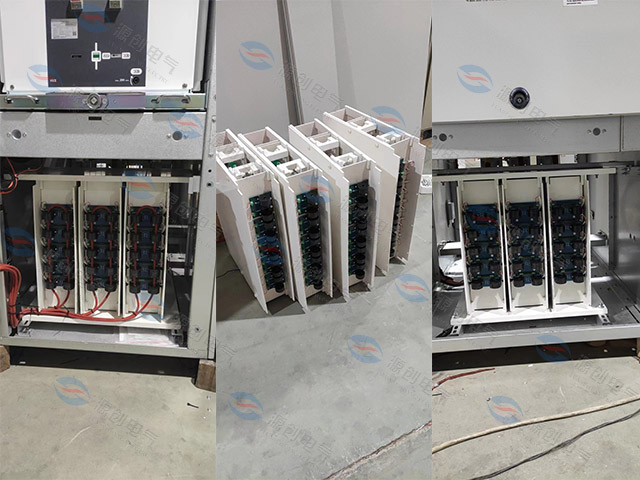

·以高压晶闸管为主回路部件,并具有均压保护和过电压保护系统。YHGQ安装电磁闭锁装
置,防止在带电情况下误入高压装置内。
·先进的光纤传输技术,实现高压晶闸管的触发检测与低压控制回路之间的隔离。
·采用32位ARM核微控制器执行中心控制,控制实时高效、显示直观、可靠性高、稳定性好。
·中/英文液晶/触摸屏显示系统,操作界面人性化。
·具有RS-48S通讯接口,可与上位机或集中控制中心进行通信。
·具有全面的多重电机微机保护功能。
·结构设计合理,体积小,散热器设计独特,高低压隔离保证安全。
电压等级 | 适配功率(KW) | 规格型号 | 额定电流(A) | 宽(mm) | 高(mm) | 深(mm) |
3000V | 400 | YHGQ-400-3 | 100 | 1000 | 2300 | 1500 |
630 | YHGQ-6300-3 | 150 | ||||
1600 | YHGQ-1600-3 | 400 | 1150 | 2300 | 1500 | |
2500 | YHGQ-2500-3 | ≥600 | 预定 | |||
6000V | 420 | YHGQ-420-6 | 50 | 1100 | 2300 | 1500 |
630 | YHGQ-630-6 | 75 | ||||
1250 | YHGQ-1250-6 | 150 | ||||
1600 | YHGQ-1600-6 | 200 | 1150 | 2300 | 150 | |
2500 | YHGQ-2500-6 | 300 | ||||
3300 | YHGQ-3300-6 | 400 | ||||
4150 | YHGQ-4150-6 | 500 | 预定 |
基本参数 | |
负载种类 | 三相高压鼠笼式异步电机、同步电机 |
交流电压 | 3000-10000V/AC |
工作频率 | 50Hz/60Hz+2Hz |
相序 | YHGQ允许在任何相序下工作(可通过参数设定) |
主回路组成 | (12SCRS、18SCRS、30SCRS视型号而定) |
旁路接触器 | 具有直接起动容量的接触器 |
控制电源 | AC220V±15% |
瞬时过电压保护 | dv/dt吸收网路 |
起动频次 | 1-6次 |
环境条件 | 环境温度:-20℃- +50℃ |
相对湿度:5% - 95%无凝露 | |
海拔小于1500m(大于1500m需降容使用) |
通讯说明 | |
通讯协议 | Modbus RTU |
通讯接口 | RS485 |
网络连接 | 每台YHGQ可与32台YHGQ设备连网通讯 |
功能 | 通过通讯接口可以观察运行状态、编程 |
操作界面 | |
LCD显示 | LCD(液晶)显示触摸屏显示 |
语言 | 中、英文 |
键盘 | 6个触摸式薄膜按键 |
仪表显示 | |
主电源电压 | 显示三相主电源电压 |
三相电流 | 显示三相主回路电流 |
数据记录 | |
故障记录 | 记录最近15次故障信息 |
起动次数记录 | 记录本装置的起动次数 |
YHGQ系列软起动装置有多种起动方式:限流软起动、电压线性曲线起动、电压指数曲线起动、电流线性曲线起动,电流指数曲线起动;多种停车方式:自由停车、软停车、自动刹车,软停+自动刹车,还具有点动功能。用户可根据负载不同及具有使用条件选择不同的起动方式和停车方式。
软起动装置必须垂直安装
切勿将软起动装置安装在热源处
安装前要断开所有的电源
安装要遵循当地的电器规章和标准,要符合IEEE标准
订货时需提供以下资料:
上端电源情况;
电动机型号、额定电压、额定电流、额定功率、额定转速;
电动机拖动负载类型(风机、水泵等);
设备进出线方式;
设备使用环境。
