产品特点

YCCK系列可控电抗软启动装置，是不同于液体（热变）电阻软启动，可控硅串软启动、移磁调压软启动等传统软启动的全新产品，采用本公司自行研发，具有自主知识产权的可控电抗器为分压器件，实现电动机限流软启动。本装置具有技术先进、性能稳定、安全可靠的特点，广泛应用于矿山、水利、冶金、石化、发电等行业，是各类负载高压电动机理想的选择。

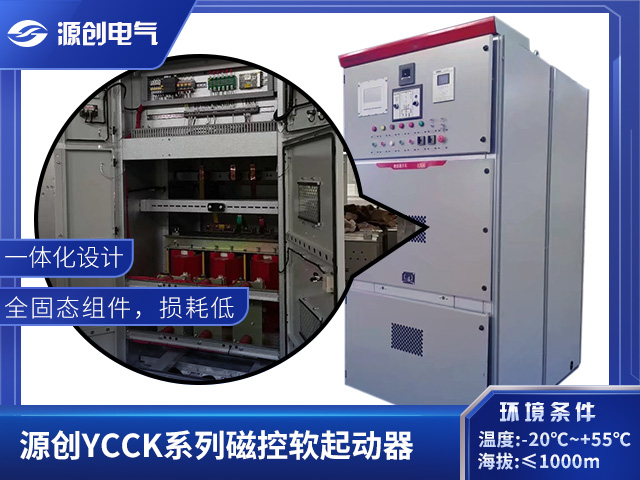

一体化

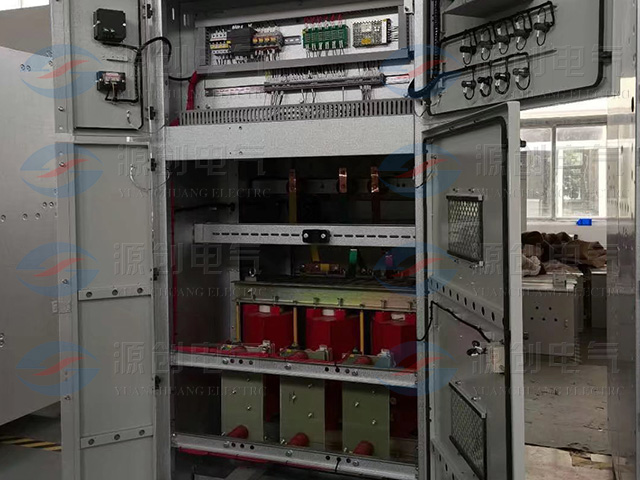

对于小容量电动机（3000KW以下），可实现手车式高压真空断路器、旁路接触器、软启动器一体化设计，一体化软启动可与KYN-28开关柜共母排并柜。

全固态

无液态、化学部件，无机械移动部件，无串联的可控硅元件，真正的固态软启动技术；操作简单、安装方便，噪音小、损耗低，节能环保。

高性能

先进的软启动控制技术，起动过程电机均匀加速，无机械冲击、无浪涌电流冲击

超安全

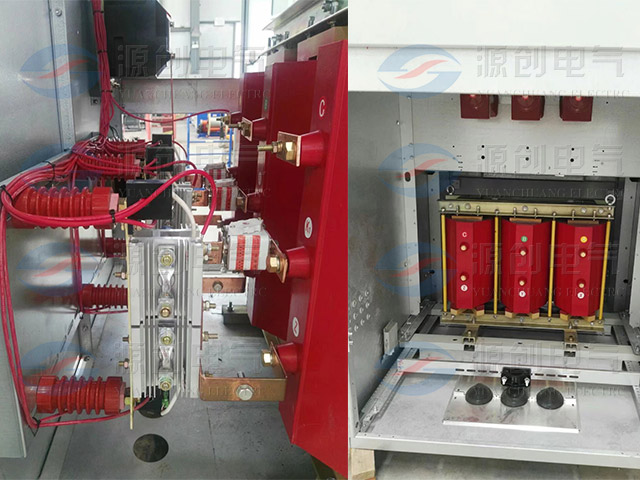

干式电抗器，F级绝缘，环氧浇注，真空浸渍工艺，先进的高低压隔离技术，保护功能齐全。

免维护

产品皮实耐用、免维护，无故障运行二十年以上。

应用范围

额定电压3kV、6kV、10kV，额定功率100~40000kw各类负载的三相交流异步型、异步起动的同步型电动机。

工作原理

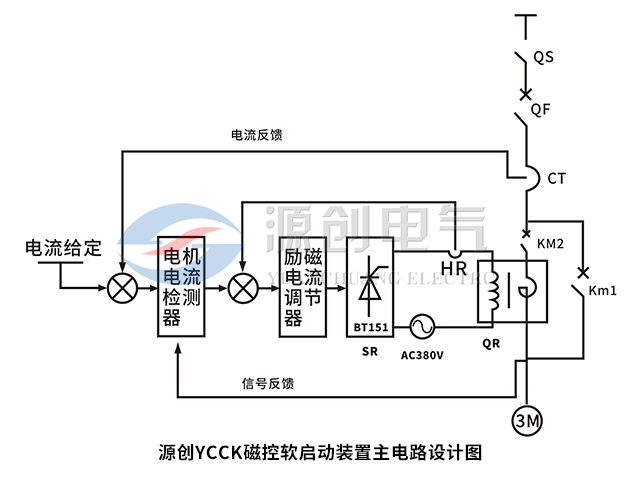

源创公司生产的磁控软启动装置是在电动机的定子回路串入阻抗，可以平滑改变的可控电抗器，通过闭环控制系统，控制可控硅的导通角，调整控制绕组中电流的大小，从而调整可控电抗器阻抗，使电机的端电压逐渐上升至全压，实现电动机软启动。启动完成后，旁路开关自动合闸切除软启动装置，电动机正常运行。

主要技术参数

执行标准

1、《3-35KV交流金属封闭开关设备》GB/T3979-1991

2、《电力变压器》 GB/1094-1985

3、《干式电力变压器》   GB/6450-1986

4、《电力变压器：绝缘等级和绝缘试验》 GB1094.3-1985

5、《电控设备，第二部分：装有电子器件的电控设备》GB/T3979-1989

6、《外壳防护等级，IP代码》GB/4208-1993

7、《可控电抗软起动装置》    Q/NK9-2009

环境条件

1、温度：-20℃~+55℃；

2、空气相对湿度不超过90%；

3、海拔高度不超过1000m，超过时应提供海拔高度；

4、安装地点无腐蚀金属或破坏绝缘的气体。

特殊环境条件订货时请申明！

订货须知

1、提供电机额定参数及转矩-转速曲线、电流-转速曲线；

2、提供负载类型、负载转动惯量、负载阻转矩曲线;

3、提供电网短路容量、固定负荷。
