概述

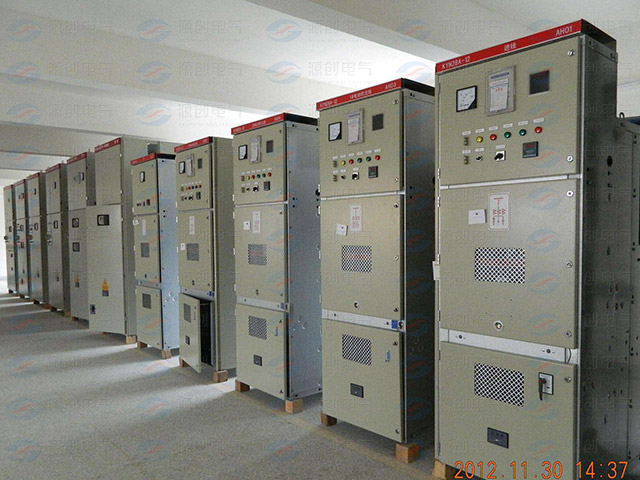

KYN28-12型铠装移开式交流金属封闭开关设备(以下简称“开关设备”)它适用于三相交流50HZ电力系统，用于接受和分配电能并对电路实行控制，保护及监测。


本产品符合标准


GB3906(3-35KV交流金属封闭开关设备)。GB/T11022(高压开关设备和控制设备标准的共用技术要求)，IEC60298(额定电压1KV以上50KV以下交流金属地封闭开关设备和控制设备)，DL/T404(户内交流高压开关柜订货技术条件)。

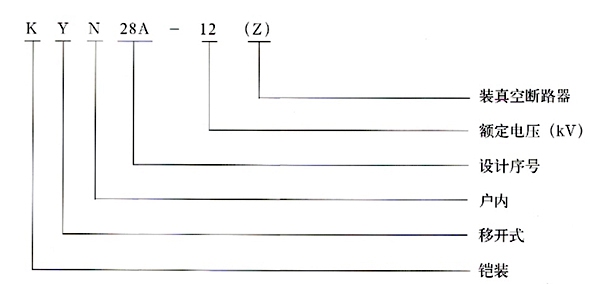

型号含义




正常使用条件


1、周围空气温度：最高温度+40℃，最低温度-15℃。


2、湿度条件：日平均相对湿度：≤95%，日平均水蒸气压力不超过2.2kPa;


3、月平均相对湿度：≤90%，月平均水蒸气压力不超过1.8kPa;


4、海拔高度：3000m及以下。


5、地震强度：不超过8度。


6、周围空气不受腐蚀性或可燃气体、水蒸气等明显污染。


7、无经常性的剧烈振动场所。


8、在超过GB3906规定的正常的环境条件下使用时，由用户和制造商协商。



主要技术参数




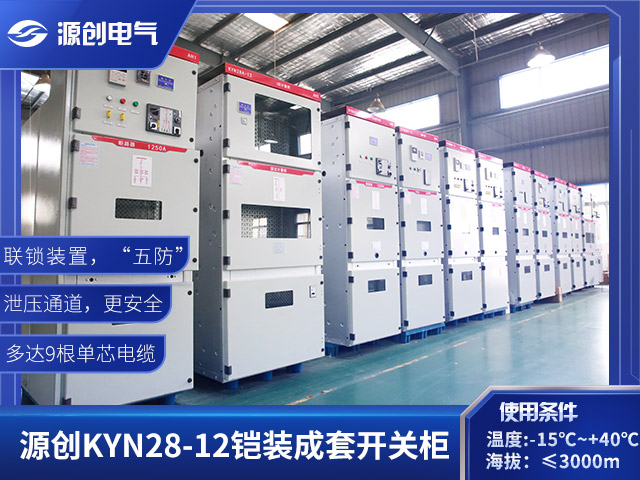

结构特点


1、开关设备结构见图1。


2、完全金属铠装，组装式结构，组合方案广。


3、柜体选用进品的敷铝锌薄钢板，经CNC机床加工，采用先进的多重折边工艺，用拉铆螺母、高强度螺栓联接，且精度高、抗腐蚀、重量轻、强度高、零件通用性强。


4、可配装国产的ZN63A-12系列或进口VD4系列真空断路器，适用性广、可靠性高、实现长年免维护。


5、手车设工作、试验位置，各位置均有定位和显示装置，安全可靠。


6、各类手车按模数积木式变化，保证同规格车可自由互换，不同规格车绝对不能进入。

7、由专用运载车运送手车，操作轻便、灵活。



8、电缆室可安装多达9根单芯电缆。


9、高可靠的联锁装置，完全满足“五防”要求。


10、各高压室均有泄压通道，确保人身安全。


11、面门装有观察窗，可观察室内元件工作状态。

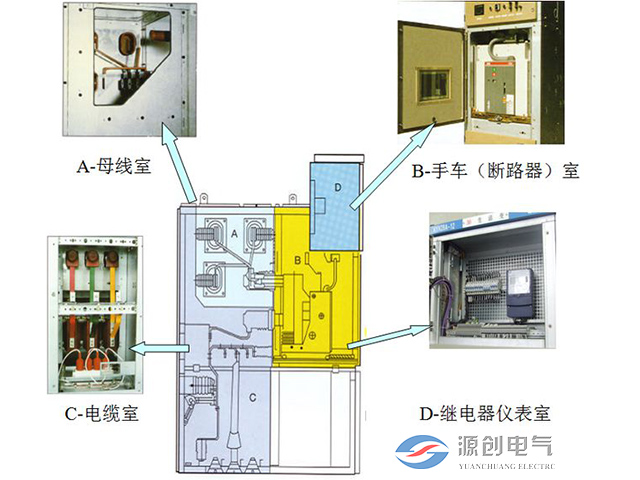

开关设备结构示意图




外形尺寸

订购说明：(用户订货时应提供如下资料)


1.产品的全型 号(包括主电路方案号和辅助电路和方案号)。


2.主电路系统组合顺序图。


3.辅助电路电气原理图。


4.柜内元器件清单。


5.其它与产品正常使用条件不符的特殊要求。
