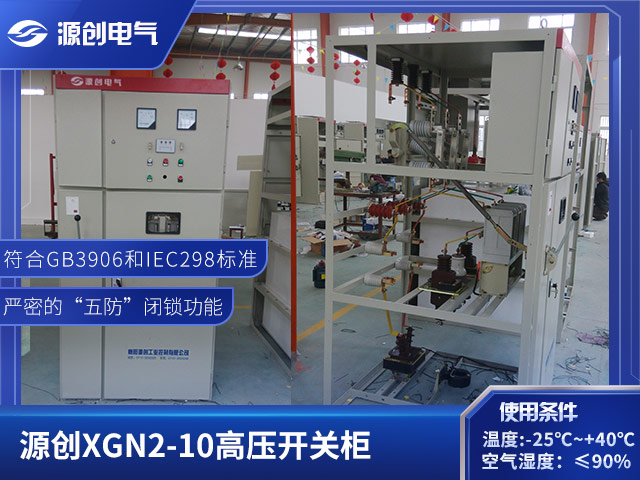

XGN2-10高压开关柜

所属分类输配电开关柜

规格型号

所属品牌源创

产地湖北襄阳

订购电话13508662630 13507271573

产品介绍

概述

XGN2-10箱型固定式金属封闭开关设备（以下简称开关柜），主要用于3.6、7.2、12kV三相交流50Hz户内系统中作为接受与分配电能之用，特别适合用于频繁操作的场合。

该开关柜符合国家标准GB3906及国际标准IEC298，并具有严密的“五防”闭锁功能。

主开关采用ZN28A-12系列分装式真空断路器，配用CD10电磁操作机构或CT8、CT19A(B)弹簧操作机构。也可采用ZN28-12系列整体式真空断路器（配用CD17电磁操作机构或CT17、CT19弹簧操作机构）。还可采用ZN12-12、ZN63-12(VS1)断路器，隔离开关采用GN30-10型旋转式和GN22-10大电流隔离开关。

型号说明

XGN2-10高压配电柜型号说明

主要规格参数

序号	名称		单位	数据
1	额定电压		kV	3，6，10
2	额定电流		A	630，1000， 1250，1600.，2000，2500， 3150
3	额定频率		Hz	50
4	额定短路开断电流（有效值）		kA	20、25	31.5	40
5	额定热稳定电流（峰值）		kA	20、25	31.5	40
6	额定动稳定电流（峰值）		kA	40	80	100
7	额定工频耐受电压( 1min)	极间、极对地	kV	42
		断口间		48
8	额定雷电冲击耐受电压	极间、极对地	kV	75
		断口间		85
9	额定热稳定时间		kV	4
10	防护等级		s	IP2X
11	外形尺寸（宽×深×高）		mm	110X1200X2650（见注）

注：大电流方案柜尺寸为：1200×1200×2650

[旁路母线柜外形尺寸为1100(1200)×1900×2650（额定电流2000A及以上时，柜宽1200）]

使用条件

·环境温度：上限+40℃，下限-25℃；

·相对湿度：日平均值不大于95%，月平均值不大于90%；

·海拔高度：不超过1000m（超过1000m时可与我公司技术部协商生产）；

·无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所；

·地震烈度不超过8度。

真空断路器主要技术参数

序号	名称	单位	数据
1	额定电压	kV	12
2	额定电流	A	630、1000、 1250、 2500、 3150
3	额定频率	Hz	50
4	额定短路开断电流（有效值）	kA	20、25、31.5、 40
5	额定热稳定电流（有效值）	kA	20、25、31.5、 40
6	额定短路关合电流（峰值）	kA	40、50、80、100
7	额定峰值耐受电流（峰值）	kA	40、50、80、100
8	额定工频耐受电压	kV	42/1min-极间、极对地48/1min-断口间
9	额定雷电冲击耐受电压	kV	75-极间、极对地85-断口间
10	额定短路持续时间	s	46
11	额定电容器组开断电流	A	30
12	额定背对背电容器组开断电流	A	400
13	额定短路开断电流次数	次	30
14	机械寿命	次	10000
