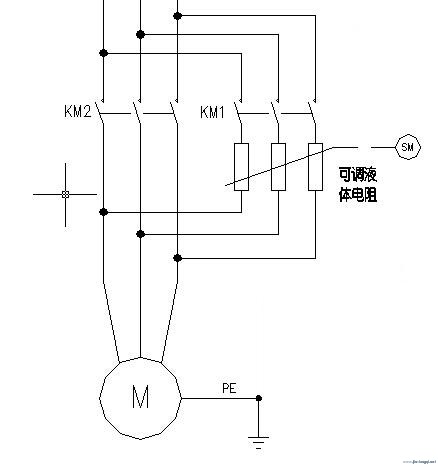

源创电气：高压电机液阻起动柜运行原理图

发布时间：2021-04-22

浏览量：0

发布者：未知

分享到

一、高压电机液阻起动柜启动原理

1、高压电机液阻起动柜是依靠溶解在水中的电解质离子导电的，电解质充满于两个平面极板之间(即水电阻的两个极)，构成一个电容状的导电体，它能够限制电流的流通，自身压降小，属于无感性元件，也就是说既能降低电动机的启动电流，又使电动机获得较大的端电压，且提高了起动时的功率因数，所以能使电动机顺利起动成功。

2、高压电机液阻起动柜还有一个特点，水阻柜电路图，实现平稳起动。水电阻的阻值大小是依靠改变水电阻箱内导电介质的浓度和两个极板间的距离来完成的，低压水阻柜，在现场可根据电动机的实际需要调配，起动过程中，从初始电阻逐渐连续变化为零电阻，起动平稳，无二次冲击电流。

二、高压电机液态软起动产品四大特性

可预测：运用具有国内水平的专用计算机软件对电动机起动全过程模拟，达到对电动机起动过程及性能的事先预测与分析。运用计算机Metlab软件平台，采用技术，按照用户提供的电动机、电网、负载等参数，进行计算机计算，对电动机起动参数进行优化设置，获得电机起动全过程，如起动电流、电磁转矩、转速、电网压降及起动时间等变化曲线，达到对起动过程的事先预测，为设计提供参考依据。

可调整：起动时间、液态电阻阻值等参数可根据工况现场调整。根据现场实际工况和用户要求，通过修改PLC控制程序、调整动极板的起动初始位置及传动电机减速机构的速比，来改变动极板的行程规律，通过控制电阻阻值变化来调整电动机的平均起动转矩，达到调整起动时间的目的。由于工程设计中系统的特性参数计算误差，致使一些起动设备的匹配较难达到状态，甚至可能出现起动失败。液体电阻可根据现场工况随机调整其初始值。这种随机可调整性、起动电阻的无级变化及起动效果的可知性，是突出的技术优势，其结合大大拓展了起动性能的可塑性，充分保证了起动成功率及起动效果。

可控制：液态电阻阻值可按电磁转矩、起动电流改变，起动过程完全受控，同时电网起动压降也得到有效控制。根据负载实际工况，通过调整、配制电液的浓度来改变初始电阻值的大小，还可通过调整动、定极板的间距来改变电阻值的大小，同时通过PLC内部程序控制阻值变化的规律等方法，在满足所需起动转矩的前提下，大限度地限制起动电流。

可重复：初始阻值可根据环境温度、上次起动液温自动检测、校正，保证多次起动性能的稳定性和可重复性。液体电阻具有负温度特性（NTC特性），即液体温度升高后，阻值反而减小，且阻值的变化是非线性的，其敏感区在低温段特别是环境温度变化段。本装置针对液阻的这种负温度特性，增加了起动电阻的温度自动校正功能，其电液电阻初值可据环境温度或本次起动前的液温进行动态跟踪修正，使每一次起动时的电液电阻值都基本相等，从而充分保证起动效果的稳定性。

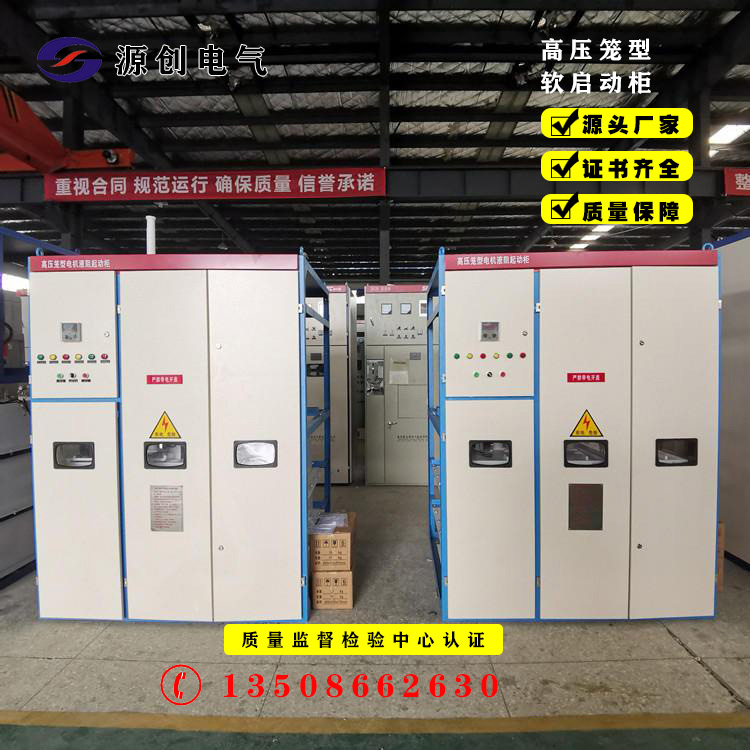

高压液阻起动柜

专业的液阻柜，液阻起动柜，水阻柜生产厂家，水阻柜电路图由襄阳源创工业控制有限公司提供。襄阳源创工业控制有限公司坚持以人为本的专业理念，拥有一支专业的员工队伍，襄阳源创工业控制有限公司在电工产品制造设备等行业积累了大批忠诚的客户，并力求提供好的产品和服务回馈社会，并欢迎新老顾客临惠，真诚合作共创美好未来，热线电话：13508662630张工，微信同号！
