发布时间:2021-05-11
浏览量:0
发布者:未知

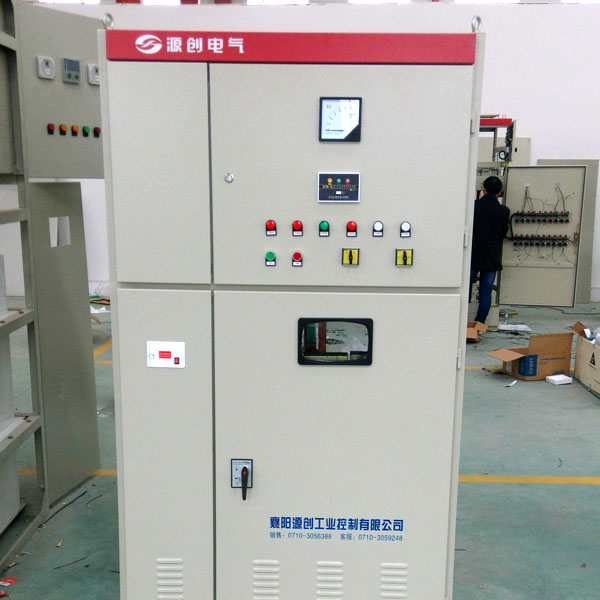

高压电容补偿柜用于6KV-10KV电力系统中,改善功率因数,调整电压,降低网络损耗的容性无功功率补偿装置,同时也广泛用于冶金,矿山,建材,石化,给排水等行业的大功率高压电动机设备上,与电机并联运行提高功率因数节省能源。
采用三相电力电容器,运行温升低,放电起始电压高,密封性好,可靠性高。电容器内放置放电元件补偿装置脱离电网后,5分钟内可将残留电压降低在50伏以下。高压电容补偿柜三相不平衡的原因是有哪些,一般来说高压电容补偿不平衡的情况大多是因为三相元件、线路参数或负荷不对称。那么,三相不平衡的危害有哪些呢?
1.增加线路的电能损耗
在三相四线制供电网络中,电流通过线路导线时,因存在阻抗必将产生电能损耗,其损耗与通过电流的平方成正比。当低压电网以三相四线制供电时,由于有单相负载存在,造成三相负载不平衡在所难免。当三相负载不平衡运行时,中性线即有电流通过。
2.增加配电变压器的电能损耗
配电变压器是低压电网的供电主设备,当其在三相负载不平衡工况下运行时,将会造成配变损耗的增加。因为配变的功率损耗是随负载的不平衡度而变化的。
3.配变出力减少
配变大出力要受到每相额定容量的限制。假如当配变处于三相负载不平衡工况下运行,负载轻的一相就有富余容量,从而使配变的出力减少。其出力减少程度与三相负载的不平衡度有关。三相负载不平衡越大,配变出力减少越多。为此,配变在三相负载不平衡时运行,其输出的容量就无法达到额定值,其备用容量亦相应减少,过载能力也降低。假如配变在过载工况下运行,即极易引发配变发热,严重时甚至会造成配变烧损。
4.影响用电设备的安全运行
配变是根据三相负载平衡运行工况设计的,其每相绕组的电阻、漏抗和激磁阻抗基本一致。当配变在三相负载平衡时运行,其三相电流基本相等,配变内部每相压降也基本相同,则配变输出的三相电压也是平衡的。假如配变在三相负载不平衡时运行,其各相输出电流就不相等,其配变内部三相压降就不相等,这必将导致配变输出电压三相不平衡。同时,配变在三相负载不平衡时运行,三相输出电流不一样,而中性线就会有电流通过。因而使中性线产生阻抗压降,从而导致中性点漂移,致使各相相电压发生变化。负载重的一相电压降低,而负载轻的一相电压升高。
5.配变产生零序电流
配变在三相负载不平衡工况下运行,将产生零序电流,该电流将随三相负载不平衡的程度而变化,不平衡度越大,则零序电流也越大。运行中的配变若存在零序电流,则其铁芯中将产生零序磁通。(高压侧没有零序电流)这迫使零序磁通只能以油箱壁及钢构件作为通道通过,而钢构件的导磁率较低,零序电流通过钢构件时,即要产生磁滞和涡流损耗,从而使配变的钢构件局部温度升高发热。配变的绕组绝缘因过热而加快老化,导致设备寿命降低。同时,零序电流的存也会增加配变的损耗。
襄阳源创电气有着15年丰富的电气经验,生产一体化液体电阻起动器,低压固态软起动器,高压笼型电机软起动装置,高压固态软起动装置,静止式进相器,变负载进相器,高压无功功率补偿装置,低压动态无功补偿装置,高压动态无功补偿装置,为用户提供售后服务,品质保障,请广大客户在选购时请认准襄阳源创电气!联系电话:张经理13507271573
