电容补偿柜是一种用于补偿电力系统中无功功率的设备，以提高电力系统的功率因数和减少电能损耗。在电力系统中，无功功率是必不可少的，因为它为电动机、变压器等设备的正常运行提供必要的磁场。然而，无功功率在传输过程中会产生大量的电能损耗，因此需要进行补偿以减少能源浪费。

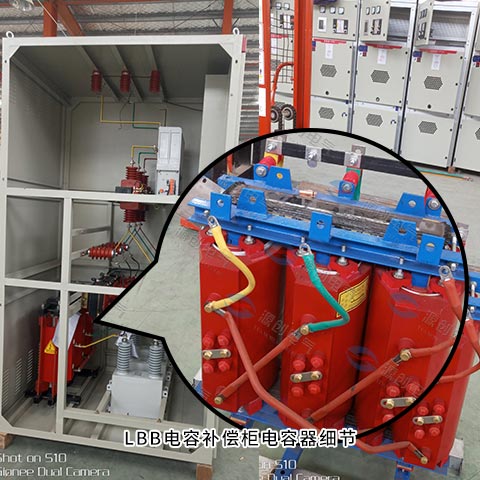

LBB系列自动投切高压并联电容器装置由若干组自动投切补偿柜及进线隔离柜组成；每组自动补偿柜内包括投切开关、放电线圈、电流互感器、电力电容器、无间隙氧化物避雷器、继电保护装置、连接导线、支柱绝缘子、柜体等组成。

电力电容器是用于存储无功功率的设备，而电抗器则可以限制电流的瞬时变化，保护电容器免受损坏。保护装置包括过流保护、过压保护和欠压保护等，以确保电容器的安全运行。控制系统则根据电力系统的运行状态和负荷情况，自动调整电容器的投切和容量，以实现最佳的补偿效果。

电容补偿柜的应用范围非常广泛，包括电力系统、工厂、建筑等领域。

在电力系统中，电容补偿柜可以安装在变电站或配电室中，对输电线路或配电网络的无功功率进行补偿。在工厂中，电容补偿柜可以用于电动机、变压器等设备的无功功率补偿，以提高设备的效率和减少能源消耗。在建筑领域，电容补偿柜可以用于照明、空调等设备的无功功率补偿，以提高建筑的能源利用效率。

一、电力电容器组
电容器组是高压电容补偿柜的核心部分，由多个电容器串联或并联组成。电容器组可以根据电力系统的需求进行灵活配置，以满足不同的补偿需求。

二、放电线圈
放电线圈是高压电容补偿柜中的重要组成部分，其主要作用是在电容器组退出运行时，将电容器中的电荷通过放电线圈迅速释放，以避免电容器过电压和损坏。

三、熔断器
熔断器是高压电容补偿柜中的保护装置，用于在电容器组发生故障时切断电流，以保护电容器和其他设备免受损坏。

四、电流互感器
电流互感器是高压电容补偿柜中的测量装置，用于测量电容器组中的电流大小和方向，以便对电容器组进行精确的补偿控制。

五、温度传感器
温度传感器是高压电容补偿柜中的监测装置，用于监测电容器组的温度变化，以避免电容器过热和损坏。

六、控制系统
控制系统是高压电容补偿柜中的核心控制部分，由微处理器、可编程逻辑控制器等组成。控制系统根据电力系统的运行状态和需求，对电容器组进行自动控制和调节，以实现最优的补偿效果。

LBB系列自动投切高压并联电容器装置技术要求

1、装置采用标准柜体结构设计，对每条支路补偿单元都是标准化结构，每条支路由一个标准单元柜体组成，装个装置并柜安装。

2、每条支路实现标准化设计，每条支路都为一个独立的电容器组，每个电容器组都可以拿出来独立使用，装置扩容非常容易，

3、每条支路结构设计布局合理，动、热稳定性好，并由观察窗、电磁锁和柜门开关，具有强制闭锁功能，确保运行和维护人员的安全。

4、装置控制柜安装有隔离开关，并配有电磁锁，保证装置带电时无法操作隔离开关；确保检修人员的安全。

5、为在湿度较大的地点使用，可配置防冷凝的加热器。
