高低压电容补偿柜的结构组成及各元器件的作用

发布时间：2021-06-01

浏览量：0

发布者：未知

分享到

高低压电容补偿柜的结构组成及各元器件的作用

电容补偿柜的作用是提高负载功率因数，降低无功功率，提高供电设备的效率；降低网损，节约能源；增加电网传输容量，提高稳定极限。主要是由柜壳、母线、隔离开、容断器、接触器、热继电器、电容器、避雷器、一、二次导线、端子排、功率因数自动补偿控制装置、盘面仪表等组成。

1、HR熔断器式隔离开关

即刀熔开关，就是刀开关带熔断器，刀熔开关具有刀开关和熔断器的双重功能。

2、电流互感器

电流互感器的作用是可以把数值较大的一次电流通过一定的变比转换为数值较小的二交电流，用来进行保护、测量等用途。

3、熔断器

熔断器是串联在电路中，起到过流和短路保护的作用。即当电流增大时，熔体温度超过熔点并迅速熄灭电弧，切断电路。

4、接触器

它是用于远距离频繁接通和分断负荷电流的低压开关。其工作原理是线圈通电时，产生电磁力吸引衔铁，使触头闭合；当电磁线圈断电后，衔铁受到自身重量和弹簧力作用而返回，使触头分离。

5、电容器

电容器，顾名思义，是”装电的容器“，是一种容纳电荷的器件。作用：耦合、滤波、退耦、高频消振、补偿等等，我们这里主要作用是补偿。

6、功率因数控制器

功率因数控制器，控制器实时检测系统。用于控制电容器组的投切，应用无功补偿柜。三相电路使用中国家规定动力0.9-1.0，照明的0.85以上，偏远地区的可以在0.75以上。

7、避雷器

避雷器，用于保护电气设备免受雷击时高瞬态过电压危害，并限制续流时间，也常限制续流赋值的一种电器。避雷器有时也称为过电压保护器，过电压限制器。

避雷器的主要作用是通过并联放电间隙或非线性电阻的作用，对入侵流动波进行削幅，降低被保护设备所受过电压值，从而达到保护电力设备的作用。

避雷器是连接在导线和地之间的一种防止雷击的设备，通常与被保护设备并联。一旦出现高压（例如：闪电等），且危及被保护设备绝缘时，避雷器立及动作，将高电压冲击电流导向大地，从而限制电压幅值，保护电气设备绝缘。当过电压消失后，避雷器迅速恢复原状，使系统能够正常供电。

8、热继电器

它是用于防止线路或电气设备长时间过载的低压保护电器。其工作原理是通电后，当电流大到一定程度时，使双叶金属片发生弯曲，即触电发生动作从而切断电路。

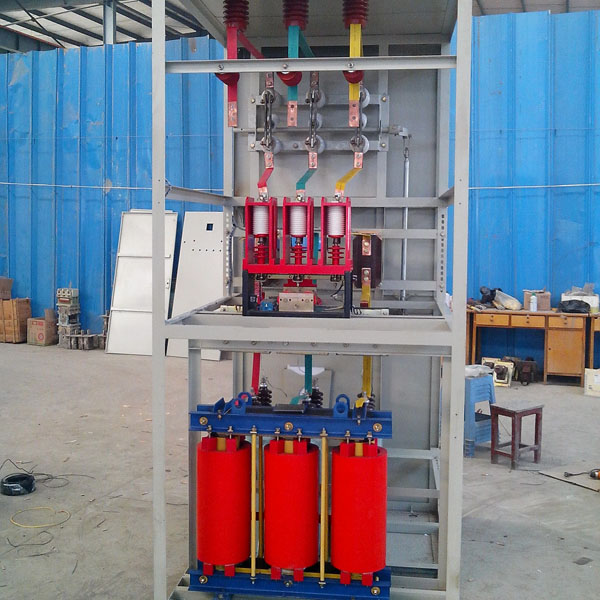

高压电容补偿柜

电容补偿柜，高压电容补偿柜，10KV电容柜，低压电容补偿柜是常见的无功功率补偿设备，倍受用户所青睐，市场需求量也越来越大，因此用户在选购时尽量选择大厂家，生产厂家，价格不仅便宜，品质得以保障，售后也不必担心，襄阳源创工业控制有限公司生产销售售后一条龙，让用户满意放心，咨询热线：13508662630张工，微信同号！
