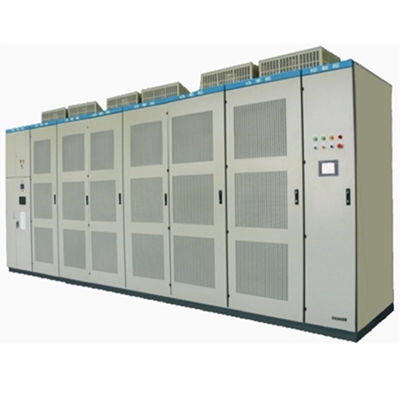

现在常用的无功补偿装置通常是装在一个独立的电柜内，因此也叫无功补偿柜。无功补偿装置按补偿负荷的电压可以分为高压无功补偿装置和低压无功补偿装置，比如一个企业的变压器出线电压10KV，所带负荷有高压电机、变压器等比较多，无功功率损耗大，需要提高功率因数，就需要一组电容器柜来降低无功功率，提高功率因数，这台电容器柜就叫高压无功补偿装置，如果这个10KV的电压还接入了一台10KV/0.4KV的变压器，这台变压器带了很多低压电机等设备，这里的功率因数也比较低，需要增加无功补偿装置，那么这组无功补偿装置柜就叫低压无功补偿装置。



    如果按无功补偿接入的对象又可以分为集中无功补偿装置和就地无功补偿装置，集中无功补偿装置顾名思义就是把很多负载设备集中进行无功补偿，由于所有的用电负荷都是从配电室出去的，那么集中无功补偿装置也放在配电室，并联在母线上，补偿线路上所有的感性设备和线路损耗，集中无功补偿装置一般是由若干台电容器柜拼在一起组成，计算好需要补偿的总容量后，再考虑到需要分成几组，由于集中补偿的总容量可能会比较大，一台电容装置可能无法装下那么多电容器和其他元件，所以需要分成几路，每一台电容器柜的容量可以做成一样大，当然也可以做成不一样大，这样有利于分别组合投切;就地无功补偿装置是直接并联在负载设备上，用得最多的场合就是大功率电机，功率较大的电机无功功率损耗大，把电机的功率因数提高了，线路上的功率因数自然也就提高了，同样起到无功补偿的目的。



    无功补偿装置是指起补偿作用的电柜，现在用的主要有高压电容无功补偿装置，低压电容无功补偿装置，进相器等，由于很多电气设备要消耗大量的无功功率，所以大多工矿企业都需要用到无功补偿装置，无功补偿装置的作用是把用电设备或者线路的功率因数补偿到0.9以上1以下。
