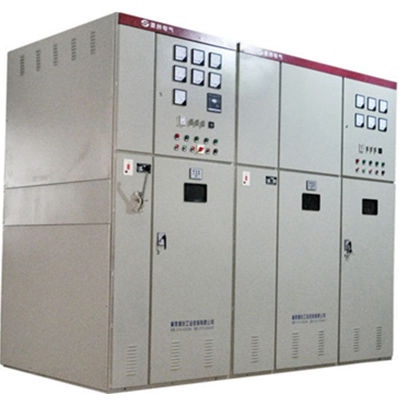

我这里高压电容柜，经常电压不平衡保护，总共6个并联电容，第一次换了一个电容，一个电抗，用了半个月又开始保护，然后又换了两个电容，又用了半个多月，现在开始速断。



采用电压互感器放电的电容柜，一般电容按照星形连接，电压互感器的一次绕组与电容器并联，也是星形连接，电压互感器的二次为开口三角连接。这样，当有电容器损坏时，三相电压不平衡，开口电压不为零，可以驱动相关电路进行保护。



正常运行时，电压互感器一次绕组为交流电，电压互感器的交流阻抗非常大，对系统运行几乎不造成影响。

断电后，电容器上的电压为直流电压，互感器的直流阻抗较小(主要体现为线圈直流电阻)，电容直流电压通过互感器迅速放电。硬之城上面应该有这个电阻，可以去看看有没有教程之类的，因为毕竟上面的技术资料型号，等都很全面也是最新的，所以能解决很多问题。

高压线路中，为什么容性充电无功会把电压提高，那么低压时，换过来就要电容器补偿。



高压线路中，由于对地的电容效应大于，线路本身产生的电感效应，所以线路的电压会被抬高。而在低压时，由于线路电感效应远远，大于线路电容效应，需要用外加电容器来补偿电感电流，以减低线路的损耗。

这里说的高压线路的电容效应，一般只有在330KV及以上电压等级，的长距离线路上才会发生。

我矿现用电容器组容量，为单相75KVar,有功为正，无功却为负数，不知为何望高手指教。

为何电容器组容量加为，单相150KVar后，主盘电流会从个位数直接加到50多安，而在75KVar时却没有突变。



并联电容器用来，补偿负荷所需无功电流，当补偿容量小于所需无功容量时，负荷仍需从系统吸收无功，此时，有功为正，无功为正。当补偿容量大于所需无功容量时，电容向系统返送无功，此时，有功为正，无功为负。当电容器组容量加为单相150KVar后，电容向系统返送无功功率加大一倍，引起主盘电流突变。

静态补偿，是传统的接触器控制，补偿电容的方式，其反映速度极慢。

动态补偿，就是实时跟踪负荷，的功率因数的变化，极快的跟踪补偿.。

动态无功补偿发生装置，即静止同步补偿器，又名静止无功发生器。

动态消谐无功补偿器，是采用微处理器控制晶闸管投切调谐，电容组的全自动动态消谐无功补偿装置，是无功补偿设备的更新换代产品。此类产品采用微处理器无功功率实时，监测晶闸管零过渡过程快速投切，谐波电流抑制等先进技术，适合在各种复杂的工业现场环境中应用，可以准确、快速、无暂态扰动，的动态无功补偿，有效提高各种用电设备的功率因数，提高电力设备出力，改善电能质量降低线损，实现节能降耗的目的。目前由于此类技术的产品性能，比较稳定、节电效率高，因此在节能降耗中应用比较多。如YTECI等都是采用此类技术。

电力系统串联电容无功补偿，长距离输电时线路电感远远大于电阻，而在输电线路中串联电容，可以有效地抵消电感，相当于缩短了线路长度，对补偿无功功率、减少电压降，提高系统稳定性都有比较好地作用。

并联电容无功补偿，并联补偿电容器进行无功补偿，的主要作用是减小视在电流，提高功率因数，降低损耗，提高电力设备的有功功率。可以理解为用电容器为用，电设备提供所需无功电流，从而减轻电力线路、变压器和发电机的负担。

两者区别，在长距离输电线路中，可以使用串联电容器来抵，消线路电感的影响。串联电容器只能应用在高压系统中，在低压系统中由于电流太大无法应用。串联电容器是用于补偿线路电感的无功电压，而不是补偿无功电流。也就是说，不管线路中有没有无功电流，串联电容器都可以起到补偿作用。

并联电容器是目前电网中，应用最为广泛的一种无功补偿方式。在10KV及以下电压等级的供电系统中，几乎所有的无功补偿装置均，属于并联电容器补偿。
