什么是SVC(静止无功补偿装置)?

发布时间:2015-09-01

浏览量:0

发布者:源创大白

  目前,我国电网的建设和运行中长期存在的一个问题是无功补偿容量不足和配备不合理,特别是可调节的无功容量不足。快速响应的无功调节设备更少。近年来,随着大功率非线性负荷的不断增加。电网的无功冲击和谐波污染呈不断上升的趋势,无功调节手段的缺乏使得母线电压随运行方式的改变而变化很大。导致电网的线损增加,电压合格率降低。此外,随着电网的发展,系统稳定性的问题也愈加重要。动态无功补偿技术是一种提高电压稳定性的经济、有效的措施。另外,动态无功补偿技术在风电场、冶金、电气化铁路,煤炭等工业领域的客观需求也很大。在目前情况下,静止型动态无功补偿装置(svc)对于解决各种负载所产生的无功冲击是很有效的。使电网电压波动明显改善,功率因数明显提高,是一种技术含量高、经济效益显著的新型节能装置。

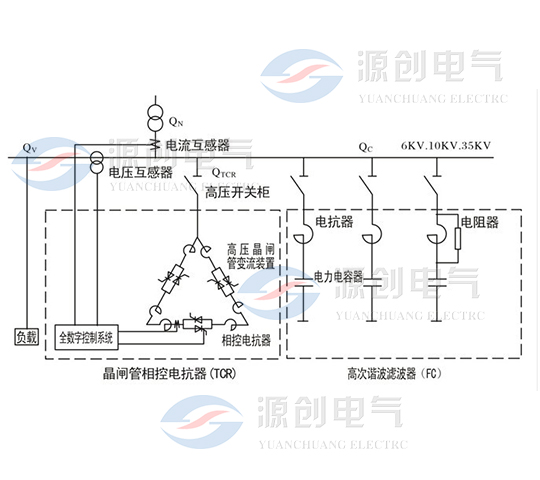

  SVC如图接入系统中,电容器提供固定的容性无功Qc,补偿电抗器通过的电流决定了补偿电抗器输出的感性无功QTCR的大小,感性无功和容性无功相互抵消,只要能做到系统无功QN=Qv(系统所需)-Qc+QTCR=常数(或者0),则能够实现电网功率因数=常数,电压几乎不波动,关键是准确控制晶闸管的触发角。得到所需要的流过补偿电抗器的电流。晶闸管变流装置和控制系统能够实现这个功能。采集母线的无功电流值和电压值,合成无功值,和所设定的恒无功值进行比较,计算得到的触发角大小。通过晶闸管触发装置,使晶闸管流过所需要的电流。



1



  SVC

  SVC:操作系统保护模式

  SVC:(Supervisor)操作系统保护模式,处理软件中断(SWI)

  SVC(Static Var Compensator):静止无功补偿器 SVC(Static Var Compensator):静止无功补偿器。静止无功补偿器是由晶闸管所控制投切电抗器和电容器组成,由于晶闸管对于控制信号反应极为迅速,而且通断次数也可以不受限制。当电压变化时静止补偿器能快速、平滑地调节,以满足动态无功补偿的需要,同时还能做到分相补偿;对于三相不平衡负荷及冲击负荷有较强的适应性;但由于晶闸管控制对电抗器的投切过程中会产生高次谐波,为此需加装专门的滤波器。

  某厂家SVC主要功能特性简介:

  基于DSP的全数字控制系统,具有运算速度快、处理数据量大,实现实时控制量计算。

  采用柜式结构,实现外来干扰屏蔽,抗干扰能力优越。

  控制整个系统的运行。

  采用卧式结构,晶闸管叠装压接式,纯水冷却、内取能、内阻尼、空气绝缘、BOD保护。

  晶闸管选用ABB优质产品,电气性能良好,串联使用控制电抗器的投入与切除。

  主电抗器,通过晶闸管阀组连接到SVC系统中,成为SVC最重要的部分。

  电抗器为空心、干式、铜线或铝线环氧固化型,线形度高、噪音小、动热稳定性好,绝缘强度高,散热好。

  通过晶闸管的相位控制达到动态无功补偿的目的。

  主要设备采用国外著名公司进口元件,主循环泵、等离子交换机、精密过滤器等核心机构采用不锈钢316L材质。

  PLC程序控制,保护、报警功能完备。

  无腐蚀,无污染,符合环保要求。
