常用的无功功率补偿设备有哪些?

电力系统无功补偿装置:

一. 静态补偿:

电容补偿柜的控制器测出电路的功率因数并决定要补偿的电容器，并投入电容器补偿，需要一定的时间。特别是某个或几个电容器从电路中切除后需要有一定的时间间隔进行放电，才可以再次投入。有的负载变化快，这时电容器的切除、投入的速度跟不上负载的变化，所以称为静态补偿。静态补偿的优点：价格低，初期的投资成本少，无漏电流。缺点：涌流大，影响接触器的使用寿命，应用时要采取限流措施(如采用限流接触器)。

二.动态补偿:

采用晶闸管控制电容器的接入和切除，选择电路上电压和电容器上电压相等时投入、切除，此时流过晶闸管和电容器的电流为零。解决了电容器投入时的涌流问题。动态补偿的优点：涌流小、无触点、使用寿命长、投切速度快(小于20ms)。缺点：价格高、发热严重、耗能、有漏电流。并联电容器无功补偿方式按照电容器安装地点的不同又可分为集中补偿、分组补偿和就地补偿。

1．分组补偿方式：将电容器组安装在功率因数较低的终端配电所高压或低压母线上，也称作分散补偿。这种方式与集中补偿方式有相同的优点，仅无功补偿的容量较小，但是分组补偿效果明显，使用比较普遍。

2．集中补偿方式：将电容器组直接安装在变电所的6～10KV母线上，用来提高整个变电所的功率因数，使变电所在供电范围内无功功率基本平衡。可以减少高压线路的无功损耗，而且能够提高供电电压质量。

3．就地补偿方式：将电容器组安装在异步电机或者电感性用电设备附近，就地进行无功功率补偿。这种补偿方式既能够提高用电设备供电回路的功率因数，又能改善用电设备的电压质量，对中小型设备十分适用。

       襄阳源创电气作为专业的无功功率补偿装置生产厂家，主营进相器，静止式进相器，变负载进相器，电容补偿柜，拥有良好的无功补偿效率。

       LP系列静止式进相器的应用范围极为广泛，在水泥、化工、木业、糖业、钢铁、冶金、矿山等行业中用作各种负载的绕线式异步电机的无功就地补偿设备。

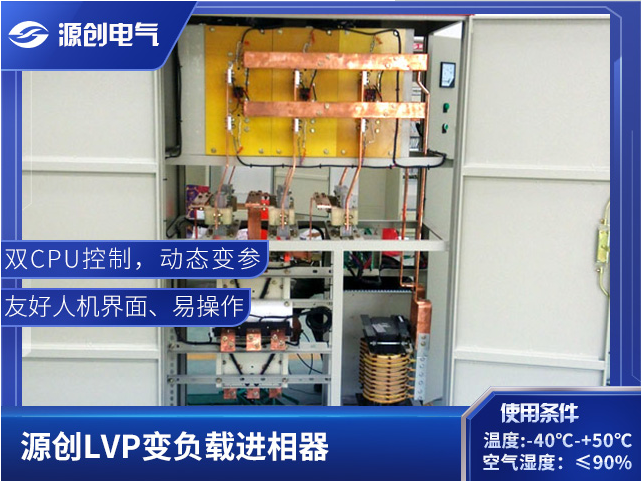

　　LVP系列变负载进相器主要针对负荷经常变动的绕线电机做就地无功动态补偿，该进相器自动跟踪设备负荷电流，及时修正补偿相位角，时刻确保输出准确地补偿量。有效降低电机的无功损耗，起到很好的就地补偿作用。

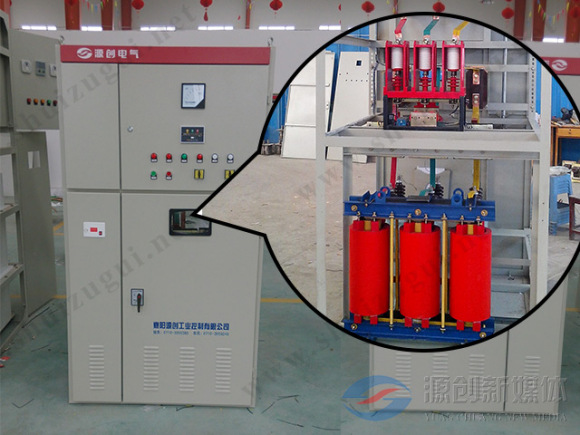

      LBB系列高压并联无功功率补偿装置是用于6KV、10KV 电力系统中改善功率因数，调整电压，降低电网损耗的容性无功功率补偿装置。

      襄阳源创电气就静止式进相器和电容器无功补偿之前的不同之处进行了详细归纳，具体如下：

一、回路不同

从图中可以看出：静止式进相器和电容补偿对电机的作用点不同，电容是在电机的前端定子侧进行补偿；静止式进相器是从电机的末端转子侧进行补偿。

二、补偿方式不同

电容补偿是通过提供无功功率给电机，使电机减少对电网的无功功率的吸收，本身的无功消耗并没有减少；静止式进相器补偿是通过在电机转子回路串联和转子电流同频率的电源，改变转子电流和电压的相位关系，进而通过磁场减小定子电流和电压的相位角，使电机的无功功率损耗减少。　　

三、补偿范围不同

电容并联在电机的前端，其补偿范围是在补偿点的前端，没有覆盖后端的电机；静止式进相器串联在电机的后端，其补偿范围扩大到了电机。

四、补偿效果不同

电容补偿是从外部进行的，并没有改变电机的运行状况，电机本身的功率因数没有提高，定子电流没有下降，消耗的无功功率没有减少，只是提高了电网的功率因数。所以，严格的说，并联电容补偿是对电网的补偿，而不是对电机的补偿。而静止式进相器的补偿是从电机内部改变运行状况，使电机本身的功率因数提高到0.95～0.98以上，电子电流下降10～20%，无功功率消耗下降60%以上，进而使电网功率因数得到提高。
